Rozłącznik bezpiecznikowy Fupact ISFT630FPAV 3P 630A M10 | LV480808 Schneider Electric

Opis i Kluczowe Cechy

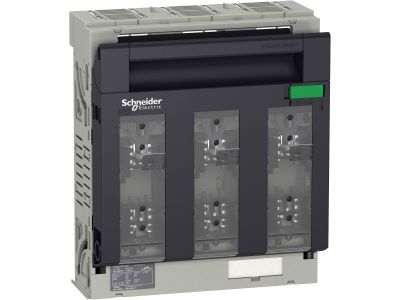

Rozłącznik bezpiecznikowy FuPacT ISFT630 o numerze katalogowym LV480808 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa i niezawodności w przemysłowych instalacjach niskiego napięcia. Urządzenie charakteryzuje się 3-polową konstrukcją i jest przystosowane do pracy z prądem znamionowym wynoszącym 630 A. Dzięki obsłudze wkładek bezpiecznikowych typu DIN NH03, rozłącznik zapewnia skuteczną ochronę przed skutkami zwarć i przeciążeń.

• Wysoka wydajność prądowa: Znamionowy prąd roboczy 630 A przy napięciu 690V AC pozwala na zastosowanie w wymagających obwodach zasilających.
• Kategorie użytkowania: Urządzenie zostało przetestowane dla kategorii AC21B oraz AC22B, co gwarantuje bezpieczne łączenie obciążeń rezystancyjnych i umiarkowanie indukcyjnych.
• Elastyczność montażu: Konstrukcja ISFT fupact umożliwia montaż na płycie montażowej z przyłączem przednim, co znacząco ułatwia organizację okablowania w rozdzielnicy.
• Solidne przyłącza: Wyposażenie w zaciski typu M10 zapewnia trwałe i stabilne połączenie szyn prądowych lub przewodów o dużych przekrojach, minimalizując rezystancję styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Rozłącznik spełnia wymagania normy IEC 60947-1, określającej ogólne zasady dla aparatury niskonapięciowej, oraz normy IEC 60947-3, która dotyczy rozłączników, odłączników oraz zestawów z bezpiecznikami. Zgodność ta gwarantuje pełne bezpieczeństwo obsługi oraz długą żywotność mechaniczną i elektryczną urządzenia.

Zastosowanie

Schneider Electric FuPacT ISFT630 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem do głównych tablic rozdzielczych, gdzie wymagane jest pewne odłączenie zasilania oraz selektywna ochrona bezpiecznikowa. Może być wykorzystywany w układach zasilania silników, systemach HVAC, a także jako zabezpieczenie główne w rozdzielnicach obiektowych. Dzięki wysokiej kategorii łączeniowej, doskonale sprawdza się w infrastrukturze krytycznej, gdzie niezawodność zasilania jest priorytetem.

Wskazówki Montażowe

Podczas instalacji rozłącznika ISFT630 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Urządzenie należy stabilnie zamocować na sztywnej płycie montażowej, zachowując odpowiednie odstępy izolacyjne od innych aparatów.
• Moment dokręcania: Przyłącza śrubowe M10 wymagają zastosowania klucza dynamometrycznego, aby zapewnić optymalny docisk zgodny z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być prowadzone przy wyłączonym napięciu przez wykwalifikowany personel posiadający uprawnienia SEP.
• Wkładki bezpiecznikowe: Należy stosować wyłącznie atestowane wkładki topikowe rozmiaru NH03 o parametrach dopasowanych do chronionego odbiornika.

FAQ

• Jaki rozmiar bezpiecznika pasuje do tego rozłącznika? Urządzenie jest dedykowane do wkładek bezpiecznikowych typu DIN NH03.
• Czy rozłącznik można montować w pionie i poziomie? Tak, konstrukcja ISFT zapewnia elastyczność montażu, jednak zawsze należy kierować się wytycznymi z instrukcji montażu Schneider Electric.
• Czy urządzenie posiada funkcję widocznej przerwy izolacyjnej? Tak, rozłączniki bezpiecznikowe z serii FuPacT zapewniają bezpieczne odłączenie obwodu, co jest kluczowe podczas prac serwisowych.
