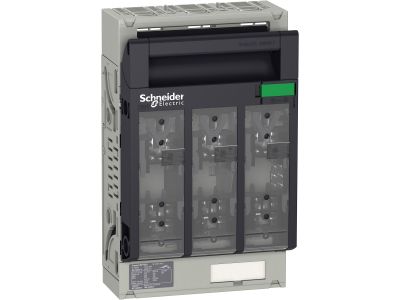

Rozłącznik bezpiecznikowy Fupact ISFT250FPAV 3P M10 | LV480804 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy FuPacT ISFT250 o numerze katalogowym LV480804 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa i niezawodności w instalacjach przemysłowych. Urządzenie charakteryzuje się 3-polową konstrukcją, która umożliwia jednoczesne rozłączanie trzech faz obwodu elektrycznego. Przystosowane jest do pracy z prądem znamionowym wynoszącym 250 A przy napięciu roboczym do 690 V AC, co czyni go idealnym komponentem do ochrony i sterowania w rozdzielnicach głównych oraz podrozdzielnicach.

• Wysoka wydajność prądowa: Znamionowy prąd roboczy 250 A pozwala na obsługę wymagających odbiorników energii.
• Kategorie użytkowania: Urządzenie spełnia wymagania kategorii AC21B oraz AC22B, co gwarantuje bezpieczne łączenie obciążeń rezystancyjnych oraz mieszanych przy napięciu 690 V AC.
• Kompatybilność z wkładkami NH: Rozłącznik jest dedykowany do współpracy z bezpiecznikami typu DIN NH01, co zapewnia standardową i łatwo dostępną ochronę zwarciową.
• Elastyczność montażu: Dzięki konstrukcji ISFT fupact, urządzenie oferuje zwiększoną elastyczność w zakresie okablowania i montażu na płycie montażowej, co znacząco skraca czas prefabrykacji rozdzielnicy.
• Przyłącze M10: Solidne zaciski śrubowe M10 gwarantują pewny styk elektryczny i minimalizację strat energii na połączeniach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Rozłącznik FuPacT ISFT250 spełnia wymagania normy IEC 60947-1, określającej ogólne zasady dla aparatury niskonapięciowej, oraz normy IEC 60947-3, która dotyczy rozłączników, odłączników oraz zestawów z bezpiecznikami. Zgodność ta potwierdza zdolność urządzenia do bezpiecznego izolowania obwodów oraz wytrzymałość mechaniczną i elektryczną w trudnych warunkach eksploatacyjnych.

Zastosowanie

Rozłącznik ISFT250 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle ciężkim, budownictwie komercyjnym oraz infrastrukturze energetycznej. Jest to podstawowe urządzenie do montażu na płycie montażowej w szafach sterowniczych i rozdzielczych. Dzięki wysokim parametrom napięciowym (690 V AC), doskonale sprawdza się w układach zasilania silników, systemach HVAC oraz jako główne zabezpieczenie sekcji w rozdzielnicach niskiego napięcia. Możliwość przyłączenia od przodu ułatwia integrację w kompaktowych systemach zasilania.

Wskazówki Montażowe

Podczas instalacji rozłącznika FuPacT ISFT250 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Urządzenie należy stabilnie zamocować na płycie montażowej, zachowując odpowiednie odstępy izolacyjne określone w dokumentacji technicznej.
• Moment dokręcania: Przyłącza śrubowe M10 wymagają zastosowania odpowiedniego momentu dokręcania, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków.
• Okablowanie: Przyłącze przednie ułatwia dostęp do zacisków, co pozwala na przejrzyste ułożenie przewodów i łatwą inspekcję termowizyjną w trakcie eksploatacji.
• Bezpieczeństwo: Przed wymianą wkładek bezpiecznikowych NH01 należy upewnić się, że rozłącznik znajduje się w pozycji otwartej, co gwarantuje bezpieczną przerwę izolacyjną.

FAQ

• Jaki typ bezpieczników pasuje do tego rozłącznika? Urządzenie jest przystosowane do wkładek bezpiecznikowych typu DIN NH01.
• Czy rozłącznik można montować na szynie DIN? Model ISFT250 jest dedykowany przede wszystkim do montażu na płycie montażowej.
• Jakie jest maksymalne napięcie pracy? Rozłącznik może pracować przy napięciu znamionowym do 690 V AC w kategoriach AC21B i AC22B.
• Czy urządzenie posiada przyłącze przednie? Tak, konstrukcja umożliwia wygodne przyłączenie przewodów od przodu urządzenia, co zwiększa elastyczność instalacji.
