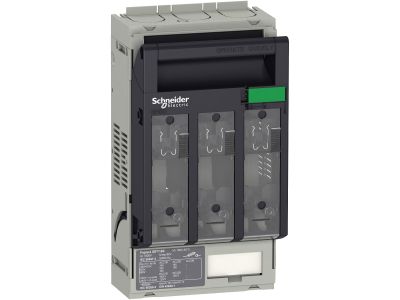

Rozłącznik bezpiecznikowy Fupact ISFT160 3p 1,5 do 50mm2, Compaxt NSX, INS, INV, Fupact | LV480802 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy FuPacT ISFT160 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w dziedzinie rozdziału energii i zabezpieczania obwodów niskiego napięcia. Urządzenie zostało zaprojektowane jako konstrukcja 3-polowa, dedykowana do współpracy z wkładkami bezpiecznikowymi typu DIN NH00. Znamionowy prąd roboczy wynoszący 160 A pozwala na efektywne zarządzanie obciążeniami w wymagających środowiskach przemysłowych. Dzięki kategorii użytkowania AC21B przy napięciu 690 V AC oraz AC22B przy 500 V AC, aparat ten wykazuje wysoką odporność na przeciążenia i zapewnia pewne rozłączanie prądów roboczych. Konstrukcja ISFT charakteryzuje się przyłączem stałym z przodu, co znacząco ułatwia dostęp serwisowy oraz optymalizuje przestrzeń wewnątrz rozdzielnicy.

• Wysoka wydajność: Prąd znamionowy 160 A umożliwia zasilanie rozbudowanych sekcji odbiorczych.
• Wszechstronność przyłączy: Możliwość podłączenia przewodów o przekroju od 1,5 mm² do 50 mm² zapewnia elastyczność w doborze okablowania.
• Kompaktowa budowa: Optymalizacja pod kątem montażu na płycie montażowej pozwala na oszczędność miejsca.
• Bezpieczeństwo: Wyraźna sygnalizacja stanu styków i bezpieczna wymiana wkładek topikowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje jego niezawodność w krytycznych systemach zasilania. Rozłącznik spełnia wymagania normy IEC 60947-1, określającej ogólne zasady dla aparatury niskonapięciowej, oraz normy IEC 60947-3, która dotyczy bezpośrednio rozłączników, odłączników oraz zestawów z bezpiecznikami. Zgodność ta potwierdza zdolność urządzenia do bezpiecznego manewrowania pod obciążeniem oraz zapewnienia skutecznej przerwy izolacyjnej w obwodzie.

Zastosowanie

FuPacT ISFT160 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym wyborem do głównych i odpływowych tablic rozdzielczych, gdzie wymagana jest selektywność zabezpieczeń oraz wysoka zdolność zwarciowa. Urządzenie doskonale współpracuje z systemami takimi jak Compact NSX, INS czy INV, tworząc spójne i bezpieczne środowisko elektroenergetyczne. Może być wykorzystywane do zabezpieczania silników, transformatorów oraz jako główny rozłącznik w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na płaskiej płycie montażowej przy użyciu dedykowanych otworów mocujących. Dzięki przyłączu przedniemu, instalator ma swobodny dostęp do zacisków, co skraca czas prefabrykacji rozdzielnicy. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić trwały kontakt elektryczny dla przewodów o przekrojach do 50 mm², co zapobiega przegrzewaniu się punktów styku. Przed uruchomieniem należy upewnić się, że wkładki bezpiecznikowe NH00 są prawidłowo osadzone w gniazdach, a osłony zacisków są poprawnie zamontowane, zapewniając odpowiedni stopień ochrony przed dotykiem bezpośrednim.

FAQ

• Jaki typ bezpieczników pasuje do tego rozłącznika? Urządzenie jest przystosowane do wkładek bezpiecznikowych typu DIN NH00.
• Czy rozłącznik można montować w pionie i poziomie? Tak, konstrukcja ISFT pozwala na dużą elastyczność montażu, jednak najczęściej stosuje się montaż pionowy na płycie montażowej.
• Jakie jest maksymalne napięcie pracy? Rozłącznik może pracować przy napięciu znamionowym do 690 V AC (dla kategorii AC21B).
• Jaki zakres przekrojów kabli obsługuje zacisk? Zaciski urządzenia pozwalają na bezpieczne przyłączenie przewodów miedzianych o przekroju od 1,5 mm² do 50 mm².
