Rozłącznik bezpiecznikowy Fupact ISFT 160 3P m/h 60mm | LV480803 Schneider Electric

Opis i Kluczowe Cechy

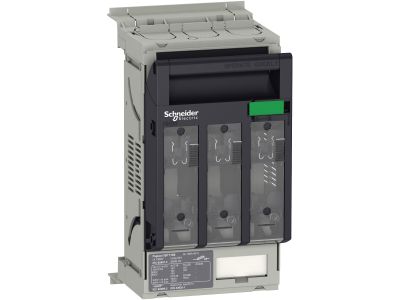

Rozłącznik bezpiecznikowy FuPacT ISFT160 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w dziedzinie zabezpieczeń i rozdziału energii elektrycznej. Urządzenie zostało zaprojektowane jako 3-polowy aparat (3P), który łączy w sobie funkcję rozłączania izolacyjnego z wysoką zdolnością wyłączalną wkładek bezpiecznikowych. Znamionowy prąd roboczy wynosi 160 A, co pozwala na bezpieczną obsługę obciążeń w szerokim spektrum aplikacji przemysłowych. Aparat charakteryzuje się wysoką odpornością napięciową, osiągając parametry pracy do 690V AC w kategorii użytkowania AC21B oraz 500V AC w kategorii AC22B. Konstrukcja urządzenia przystosowana jest do współpracy z wkładkami bezpiecznikowymi typu DIN NH00, co stanowi standard w nowoczesnych rozdzielnicach niskiego napięcia.

• Wysoka wydajność: Prąd znamionowy 160 A gwarantuje stabilną pracę nawet przy dużych obciążeniach.
• Elastyczność montażu: System ISFT fupact oferuje zwiększoną swobodę w zakresie okablowania i konfiguracji panelu.
• Montaż na szynach zbiorczych: Specjalne haczyki obrotowe umożliwiają szybki i pewny montaż na systemie szyn o rozstawie 60 mm.
• Bezpieczeństwo: Stałe przyłącze przednie zapewnia łatwy dostęp serwisowy i pewność styku elektrycznego.

Zgodność z Normami

Produkt został poddany rygorystycznym testom laboratoryjnym, aby zapewnić najwyższy poziom bezpieczeństwa i niezawodności w warunkach przemysłowych. Rozłącznik FuPacT ISFT160 spełnia wymagania międzynarodowych norm elektrotechnicznych:

• IEC 60947-1: Określająca wymagania ogólne dla aparatury niskonapięciowej, co potwierdza wysoką jakość wykonania obudowy i mechanizmów.
• IEC 60947-3: Dotycząca rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co gwarantuje zdolność do bezpiecznego manewrowania pod obciążeniem i zapewnienie widocznej przerwy izolacyjnej.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokim parametrom technicznym, rozłącznik ISFT160 znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym rozwiązaniem do głównych i odpływowych pól rozdzielczych w zakładach produkcyjnych, centrach danych oraz obiektach użyteczności publicznej. Możliwość montażu bezpośrednio na szynach zbiorczych 60 mm sprawia, że jest on często wybierany przez prefabrykatorów rozdzielnic dążących do optymalizacji miejsca wewnątrz szaf sterowniczych. Urządzenie doskonale sprawdza się w ochronie silników, transformatorów oraz linii zasilających przed skutkami zwarć i przeciążeń.

Wskazówki Montażowe

Instalacja rozłącznika FuPacT ISFT160 powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP. Podczas montażu należy zwrócić szczególną uwagę na następujące aspekty:

• Montaż na szynach: Wykorzystaj zintegrowane haczyki obrotowe, aby stabilnie osadzić aparat na systemie szyn zbiorczych o rozstawie 60 mm.
• Podłączenie przewodów: Przyłącze przednie wymaga zastosowania odpowiednich końcówek kablowych lub szyn elastycznych, dokręconych z momentem zalecanym przez producenta w celu uniknięcia przegrzewania styków.
• Wkładki bezpiecznikowe: Należy stosować wyłącznie atestowane wkładki typu NH00 o charakterystyce dopasowanej do chronionego odbiornika.
• Przestrzeń chłodząca: Zachowaj zalecane odstępy izolacyjne i wentylacyjne zgodnie z dokumentacją techniczną Schneider Electric.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki bezpiecznikowe typu NH00 należy dokupić osobno, dobierając ich prąd znamionowy do konkretnego obciążenia.
• Jaki jest system montażu tego modelu? Model LV480803 jest dedykowany do montażu na szynach zbiorczych o rozstawie 60 mm (m/h 60mm).
• Czy urządzenie może pracować przy napięciu 690V? Tak, rozłącznik posiada parametry znamionowe pozwalające na pracę przy 690V AC dla kategorii użytkowania AC21B.
