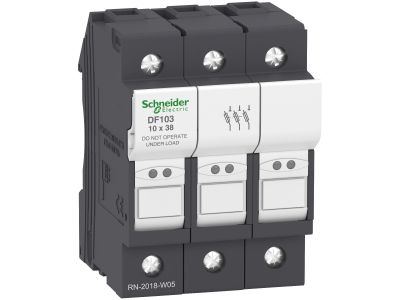

Rozłącznik bezpiecznikowy DF 3P 32A wymiary bezpiecznika 10x38mm | DF103 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy DF103 marki Schneider Electric to zaawansowane urządzenie modułowe zaprojektowane do profesjonalnych systemów elektroenergetycznych. Urządzenie charakteryzuje się konfiguracją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie i rozłączanie trzech faz zasilających. Prąd znamionowy wynoszący 32 A umożliwia pracę w obwodach o znacznym obciążeniu, zapewniając stabilność i ciągłość zasilania. Rozłącznik jest przystosowany do współpracy z wkładkami bezpiecznikowymi o standardowych wymiarach 10x38 mm, co czyni go uniwersalnym rozwiązaniem w serwisowaniu i eksploatacji. Konstrukcja aparatu pozwala na bezpieczne rozłączanie obwodów zarówno w stanie bezprądowym, jak i skuteczne wyłączanie prądów roboczych oraz zwarciowych, co znacząco podnosi poziom bezpieczeństwa obsługi technicznej.

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną izolację trzech faz jednocześnie.
• Prąd znamionowy 32 A: Optymalny dla szerokiego spektrum odbiorników przemysłowych i komunalnych.
• Standard 10x38 mm: Kompatybilność z powszechnie dostępnymi wkładkami topikowymi typu gG oraz aM.
• Wysoka trwałość mechaniczna: Obudowa wykonana z materiałów odpornych na wysokie temperatury i łuk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach pracy. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowuje odpowiednie odstępy izolacyjne oraz wytrzymałość dielektryczną niezbędną w profesjonalnych instalacjach niskiego napięcia. Posiadanie certyfikatów zgodności CE potwierdza dopuszczenie do obrotu na rynku europejskim i spełnienie dyrektyw bezpieczeństwa.

Zastosowanie

Rozłącznik bezpiecznikowy DF 3P 32A znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest kluczowym elementem w sieciach rozdzielczych oraz rozdzielnicach głównych w budownictwie wielorodzinnym i użyteczności publicznej. W sektorze przemysłowym idealnie sprawdza się w układach sterowania maszynami, zabezpieczając silniki oraz zaawansowane układy automatyki przed skutkami zwarć i przeciążeń. Może być stosowany jako główne zabezpieczenie obwodów odpływowych lub jako element izolacyjny przy pracach konserwacyjnych, gwarantując widoczną przerwę izolacyjną po wyjęciu wkładki lub otwarciu dźwigni.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik DF103 jest przystosowany do montażu na standardowej szynie DIN (TH35), co pozwala na szybką integrację w większości typowych szaf sterowniczych i rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy upewnić się, że wkładki bezpiecznikowe 10x38 mm są prawidłowo osadzone w gniazdach, a parametry wkładki odpowiadają wymaganiom chronionego obwodu.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Zazwyczaj wkładki bezpiecznikowe należy dokupić osobno, dobierając ich charakterystykę (gG lub aM) do rodzaju chronionego odbiornika.
• Czy można stosować ten rozłącznik do zabezpieczania silników? Tak, przy zastosowaniu odpowiednich wkładek o charakterystyce aM, rozłącznik DF 3P 32A doskonale nadaje się do ochrony obwodów silnikowych.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie montowane w rozdzielnicy zapewnia stopień ochrony IP20, co chroni przed przypadkowym dotknięciem części pod napięciem palcem.
