Rozłącznik bezpiecznikowy DF 1P 32A wymiary bezpiecznika 10x38mm | DF101 Schneider Electric

Opis i Kluczowe Cechy

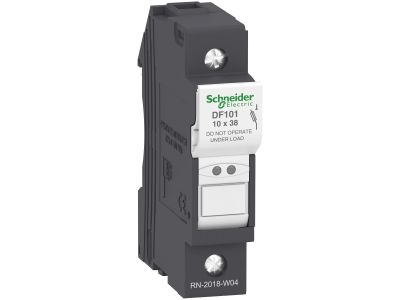

Rozłącznik bezpiecznikowy TeSys DF (SKU: DF101) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie modułowe zaprojektowane z myślą o najwyższym poziomie ochrony obwodów sterujących. Urządzenie charakteryzuje się konstrukcją 1-polową (1P) i jest dedykowane do współpracy z wkładkami bezpiecznikowymi o wymiarach 10 x 38 mm. Dzięki znamionowemu prądowi pracy do 32 A oraz napięciu izolacji dochodzącemu do 690 V AC, rozłącznik ten stanowi solidną barierę ochronną w instalacjach przemysłowych.

• Wysoka zdolność zwarciowa: Urządzenie wytrzymuje prąd zwarciowy o wartości do 120 kA przy napięciu 400 V, co gwarantuje bezpieczeństwo nawet w najbardziej wymagających warunkach energetycznych.
• Kompaktowa budowa: Szerokość modułu wynosi zaledwie 17,5 mm, co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Zaciski śrubowe: Solidne połączenie przewodów zapewnia stabilność elektryczną i odporność na drgania.
• Bezpieczeństwo serwisowe: Możliwość blokady kłódką bez konieczności stosowania dodatkowych akcesoriów zwiększa bezpieczeństwo personelu podczas prac konserwacyjnych.
• Ekologia: Produkt posiada status Green Premium, co potwierdza zgodność z dyrektywami RoHS oraz rozporządzeniem REACh.

Zgodność z Normami

Rozłącznik DF101 został poddany rygorystycznym testom i certyfikacji, co umożliwia jego stosowanie na rynkach globalnych. Spełnia on wymagania międzynarodowych standardów takich jak IEC, UL oraz CSA. Posiada również certyfikaty CCC, EAC oraz dopuszczenia morskie (Marine), co czyni go uniwersalnym komponentem do aplikacji lądowych i okrętowych. Zgodność z normami gwarantuje, że urządzenie zachowuje swoje parametry techniczne przez cały okres eksploatacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest idealnym wyborem do ochrony obwodów sterowania, transformatorów oraz odbiorników końcowych o prądzie znamionowym nieprzekraczającym 32 A. Dzięki możliwości stosowania wkładek typu gG (ogólnego przeznaczenia) oraz aM (do ochrony silników), rozłącznik TeSys DF jest elastycznym narzędziem w rękach projektanta systemów zasilania. Może być montowany w panelach modułowych oraz szafach sterowniczych w zakładach produkcyjnych i obiektach komercyjnych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie dedykowanych znaczników zaciskowych dla przejrzystej identyfikacji obwodów. W przypadku budowy zestawów wielobiegunowych, dostępne są opcjonalne akcesoria łączące, które pozwalają na spójną konfigurację wielu nośników bezpieczników obok siebie.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tego rozłącznika? Urządzenie jest kompatybilne ze standardowymi wkładkami cylindrycznymi o wymiarach 10 x 38 mm, zarówno typu gG, jak i aM.
• Czy rozłącznik posiada wkładkę w zestawie? Nie, wkładki bezpiecznikowe oraz dodatkowe akcesoria, takie jak znaczniki, należy zamawiać oddzielnie.
• Czy można zablokować rozłącznik przed niepowołanym załączeniem? Tak, konstrukcja pozwala na założenie kłódki w pozycji otwartej bez użycia dodatkowych adapterów.
• Jaka jest maksymalna zdolność zwarciowa urządzenia? Rozłącznik bezpiecznikowy DF 1P oferuje ochronę przy prądzie zwarciowym do 120 kA przy 400 V AC.
