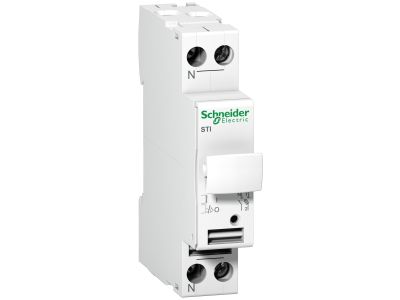

Rozłącznik bezpiecznikowy cylindryczny 1P+N 10,3x38mm STI, Acti 9 | A9N15646 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy cylindryczny STI z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w zakresie ochrony instalacji elektrycznych. Urządzenie o numerze katalogowym A9N15646 zostało zaprojektowane do współpracy z wkładkami bezpiecznikowymi o wymiarach 10,3 x 38 mm. Konstrukcja 1P+N (jednobiegunowa z rozłączalnym torem neutralnym) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności rozłączania obwodów. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, rozłącznik gwarantuje bezpieczną przerwę izolacyjną, co jest kluczowe podczas prac konserwacyjnych. Ergonomiczna dźwignia oraz czytelny wskaźnik stanu pracy ułatwiają codzienną eksploatację i szybką diagnostykę systemu.

• Kompatybilność: Przystosowany do standardowych wkładek cylindrycznych typu gG oraz aM o wymiarach 10,3x38 mm.
• Konfiguracja 1P+N: Zapewnia jednoczesne rozłączanie fazy i przewodu neutralnego, co podnosi standard bezpieczeństwa.
• Seria Acti 9: Pełna integracja z systemem modułowym Schneider Electric, co ułatwia montaż i estetykę wewnątrz rozdzielnicy.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna gwarantuje niezawodność przez długie lata użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach niskiego napięcia. Rozłącznik STI spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zapewnia odpowiednią zdolność łączeniową oraz bezpieczną izolację elektryczną w warunkach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik bezpiecznikowy STI znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest idealnym rozwiązaniem do zabezpieczania obwodów sterowniczych, transformatorów oraz odbiorników końcowych wymagających precyzyjnej ochrony nadprądowej realizowanej przez bezpieczniki topikowe. Dzięki swojej kompaktowej budowie, jest często wybierany do szaf sterowniczych o ograniczonej przestrzeni, gdzie liczy się każdy moduł na szynie DIN. Może być stosowany jako główne zabezpieczenie mniejszych podrozdzielnic lub jako dedykowana ochrona konkretnych urządzeń technologicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie DIN (TH35), co znacząco skraca czas instalacji.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Wymiana wkładki: Przed otwarciem kieszeni bezpiecznikowej należy upewnić się, że obciążenie zostało odłączone. Konstrukcja STI umożliwia bezpieczną wymianę wkładki bez ryzyka bezpośredniego dotknięcia części pod napięciem.
• Przekroje przewodów: Zaciski pozwalają na podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką), co zwiększa uniwersalność zastosowania.

FAQ

1. Czy rozłącznik STI jest dostarczany z wkładką bezpiecznikową w zestawie?
Nie, wkładki bezpiecznikowe 10,3x38 mm należy dokupić osobno, dobierając ich prąd znamionowy oraz charakterystykę (gG lub aM) do potrzeb konkretnego obwodu.

2. Jaka jest różnica między 1P+N a 2P w przypadku tego rozłącznika?
W wersji 1P+N tor neutralny jest rozłączany, ale nie posiada on zabezpieczenia bezpiecznikowego (bezpiecznik znajduje się tylko na torze fazowym). W wersji 2P oba tory są chronione wkładkami bezpiecznikowymi.

3. Czy urządzenie posiada wskaźnik zadziałania bezpiecznika?
Podstawowa wersja STI sygnalizuje stan otwarcia/zamknięcia aparatu. W celu uzyskania sygnalizacji przepalenia wkładki należy zweryfikować dostępność wersji z diodą LED lub zastosować wkładki z wybijakiem.
