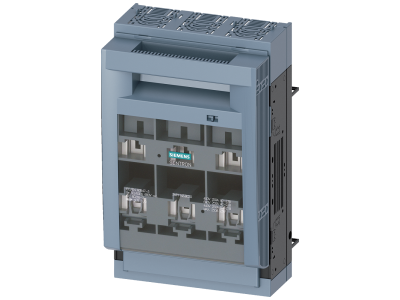

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH1, 250 A, SENTRON | 3NP1143-1BC20 Siemens

Alternatywny kod produktu: 3NP11431BC20

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1143-1BC20 to trzybiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów o prądzie znamionowym 250 A (wkładki wielkości NH1). Łączy solidną ochronę przeciwprzeciążeniową i zwarciową z elastycznością montażu – może być instalowany na szynie TH35, na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US, co ułatwia integrację w różnych konfiguracjach rozdzielnic przemysłowych i infrastrukturalnych.

• Prąd znamionowy 250 A (wkładki NH1): umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu, zapewniając skuteczną ochronę przed przeciążeniem i zwarciem.
• Trzybiegunowa konstrukcja (3-bieg.): gwarantuje jednoczesne odłączenie wszystkich faz, co zwiększa bezpieczeństwo personelu podczas prac serwisowych.
• Ochrona reach-round i przed dotykiem: zapobiega przypadkowemu kontaktowi z częściami przewodzącymi prąd podczas montażu i obsługi, nawet przy dostępie od tyłu.
• Duże okienka kontrolne: umożliwiają szybką wizualną ocenę stanu bezpieczników bez konieczności otwierania obudowy, skracając czas przeglądów.
• Możliwość zamknięcia i zaplombowania: zabezpiecza przed nieautoryzowaną manipulacją i nieuprawnionym dostępem do wnętrza rozłącznika.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy 3NP1 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dyrektywy niskonapięciowej (LVD).

Zastosowanie

Rozłącznik 3NP1143-1BC20 sprawdza się w rozdzielnicach głównych, tablicach sterowniczych oraz systemach szyn zbiorczych w przemyśle i infrastrukturze. Stosowany jest wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem i ochrona przed przeciążeniem.

• Bezpieczne odłączanie obwodów silnikowych i instalacji przemysłowych.
• Ochrona transformatorów, zasilaczy i innych odbiorników o znacznym poborze prądu.
• Funkcja głównego wyłącznika bezpiecznikowego w szafach rozdzielczych.
• Zastosowanie w systemach automatyki budynkowej przy zabezpieczaniu obwodów sterowania i zasilania.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (zgodnie z EN 60715), alternatywnie na płycie montażowej lub w systemie szyn zbiorczych Siemens 8US. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 250 A oraz obowiązującymi przepisami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie wkładki bezpiecznikowe stosuje się w modelu 3NP1143-1BC20? Rozłącznik jest przystosowany do wkładek bezpiecznikowych wielkości NH1 o prądzie znamionowym 250 A. Należy używać wkładek zgodnych z normą DIN 43620.
• Czy rozłącznik można zaplombować? Tak, konstrukcja pokrywy umożliwia zamknięcie i zaplombowanie, co zapobiega nieautoryzowanej manipulacji i zwiększa bezpieczeństwo eksploatacji.
• Czy istnieje możliwość wyposażenia w łącznik pomocniczy? Model 3NP1143-1BC20 może być opcjonalnie wyposażony w łącznik pomocniczy z regulowanym punktem przełączania (synchronicznym lub wyprzedzającym). Szczegóły konfiguracji dostępne są w dokumentacji technicznej producenta.
