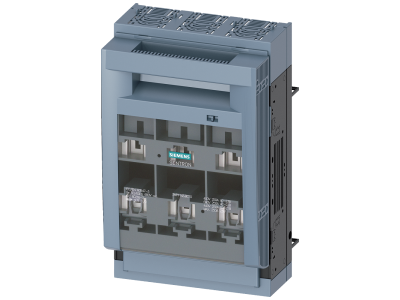

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH1, 250 A, SENTRON | 3NP1143-1BC10 Siemens

Alternatywny kod produktu: 3NP11431BC10

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1143-1BC10 z serii SENTRON 3NP1 to trójbiegunowy aparat przystosowany do wkładek bezpiecznikowych wielkości NH1 o prądzie znamionowym 250 A. Dedykowany do systemu szyn zbiorczych 8US o rozstawie 60 mm, wyposażony w przyłącze płaskie i osłonę płaską 32/70 mm. Zapewnia bezpieczne odłączanie i niezawodną ochronę przeciwzwarciową w instalacjach przemysłowych i infrastrukturalnych.

• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając pewne odłączanie.
• Wkładki bezpiecznikowe NH1: Gwarantują skuteczną ochronę przed przeciążeniem i zwarciem, łatwe do wymiany dzięki dużym okienkom kontrolnym.
• System szyn zbiorczych 8US 60 mm: Umożliwia prosty i elastyczny montaż w rozdzielnicach głównych – idealny do zastosowań w przemyśle i infrastrukturze.
• Ochrona reach-round i przed dotykiem: Zwiększa bezpieczeństwo personelu podczas montażu i konserwacji, nawet przy dostępie od tyłu – zgodnie z wymogami norm.
• Modułowa budowa i wielość konfiguracji: Możliwość montażu na dnie, szynie TH35/DIN oraz w systemie 8US; łatwa przebudowa na wyjście kabli górą/dołem oraz opcjonalne łączniki pomocnicze z regulacją punktu czasowego.

Zgodność z Normami

Rozłączniki izolacyjne bezpiecznikowe serii Siemens 3NP1 spełniają wymagania europejskich norm dotyczących bezpieczeństwa i niezawodności. Posiadają certyfikat CE oraz są dostosowane do standardów DIN. Stopień ochrony do IP40 zapewnia odpowiednią szczelność w typowych warunkach przemysłowych.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy Siemens 3NP1143-1BC10 zaprojektowano do odłączania i zabezpieczania obwodów odbiorczych w instalacach o dużym poborze prądu. Sprawdza się w różnych scenariuszach:

• Główne rozdzielnice w obiektach przemysłowych, halach produkcyjnych i budynkach użyteczności publicznej – jako bezpieczne źródło odłączenia przed transformatorami, silnikami lub innymi odbiornikami.
• Systemy szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach – integracja z systemem 8US 60 mm umożliwia szybki i uporządkowany rozkład obwodów.
• Instalacje wymagające wizualnej kontroli stanu bezpieczników – duże okienka kontrolne ułatwiają szybką inspekcję bez otwierania obudowy.
• Obwody o podwyższonych wymaganiach bezpieczeństwa personelu – ochrona przed dotykiem i możliwość zaplombowania zapobiegają nieautoryzowanym operacjom.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie montuje się bezpośrednio na szynie zbiorczej 8US 60 mm lub za pomocą adapterów na szynie TH35/DIN (zgodnie z dokumentacją). Należy dokręcić śruby momentem podanym w instrukcji producenta, dobrać przekrój przewodów do prądu 250 A oraz zapewnić odpowiednią wentylację. Po montażu zaleca się sprawdzenie ciągłości obwodu ochronnego i wykonanie próby działania.

FAQ

• Czy rozłącznik posiada wskaźnik przepalenia bezpiecznika? W serii 3NP1 dostępna jest opcjonalna funkcja elektronicznej kontroli bezpieczników z monitoringiem sieci. W standardowym modelu 3NP1143-1BC10 nie ma wbudowanego wskaźnika – stan bezpiecznika można sprawdzić wizualnie przez duże okienko kontrolne.
• Jaki jest stopień ochrony tego rozłącznika? Dla serii 3NP1 producent deklaruje stopień ochrony do IP40 w zależności od konfiguracji osłon. Dla modelu z osłoną płaską (32/70 mm) w normalnych warunkach pracy IP40 jest osiągalne po zamknięciu pokrywy.
• Jakie są dopuszczalne napięcia pracy? W danych katalogowych nie podano konkretnego napięcia znamionowego dla tego modelu. Rozłączniki izolacyjne bezpiecznikowe 3NP1 są projektowane na napięcia sieci niskiego napięcia (do 690 V AC) – przed zastosowaniem należy sprawdzić zgodność z dokumentacją techniczną.
