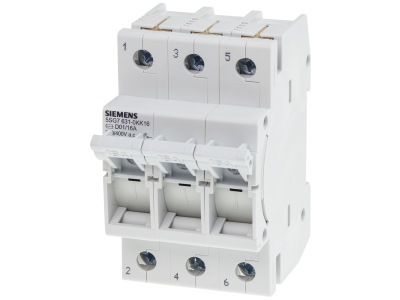

Rozłącznik izolacyjny bezpiecznikowy MINIZED, D01, 3-bieg., In: 6 A, Un AC: 400 V | 5SG7631-0KK06 Siemens

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy MINIZED w wykonaniu 3-biegunowym to kluczowy element wyposażenia rozdzielnic elektrycznych. Przystosowany do znamionowego prądu 6 A i napięcia przemiennego 400 V zapewnia niezawodne odłączanie obwodów w instalacjach przemysłowych i budynkowych. Kompaktowa konstrukcja serii MINIZED umożliwia montaż w standardowych rozłącznikach modułowych, oszczędzając miejsce w szafach sterowniczych.

• 3-biegunowa konstrukcja: Gwarantuje odłączenie wszystkich faz jednocześnie, eliminując ryzyko niepełnego odcięcia zasilania.
• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtykowych o niewielkim obciążeniu lub sygnałowych.
• Napięcie znamionowe 400 V AC: Zapewnia kompatybilność z instalacjami trójfazowymi o standardowym napięciu międzyfazowym.
• Wykonanie MINIZED: Kompaktowa konstrukcja oszczędza przestrzeń w rozdzielnicy, ułatwiając montaż przy dużej gęstości aparatury.
• Bezpiecznikowy system izolacyjny: Umożliwia szybkie i bezpieczne odłączanie obwodu podczas prac konserwacyjnych lub awaryjnych.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich dla aparatury łączeniowej (m.in. PN-EN 60947-1, PN-EN 60947-3) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z dyrektywami niskonapięciowymi UE.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy MINIZED przeznaczony jest do stosowania w instalacjach elektrycznych wymagających pewnego i widocznego odłączenia zasilania.

• Odłączanie obwodów oświetleniowych w budynkach biurowych i przemysłowych.
• Zabezpieczanie gniazd wtykowych o niewielkim obciążeniu w rozdzielnicach.
• Stosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Widoczne odłączanie zasilania podczas prac konserwacyjnych lub serwisowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji i upewnić się o jego braku przy pomocy wskaźnika napięcia. Rozłącznik montować w standardowych szynach TH 35 mm, zgodnie z instrukcją producenta. Po montażu należy sprawdzić pewność połączeń i działanie mechanizmu odłączającego. Wartości momentów dokręcania przewodów należy dostosować do przekroju żył zgodnie z dokumentacją techniczną.

FAQ

• Czy rozłącznik MINIZED nadaje się do montażu w szafach niepełnych? Tak, dzięki kompaktowej konstrukcji serii MINIZED sprawdza się w szafach z ograniczoną przestrzenią, gdzie liczy się każdy milimetr.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma rozłącznik? Dane techniczne nie określają maksymalnego prądu zwarciowego. Zaleca się stosowanie rozłącznika w obwodach zabezpieczonych odpowiednimi wkładkami bezpiecznikowymi o prądzie znamionowym nieprzekraczającym 6 A.
• Czy rozłącznik posiada możliwość plombowania? Dane produktu nie zawierają informacji na temat plombowania. W razie potrzeby sprawdź dokumentację techniczną lub skonsultuj się z producentem.
