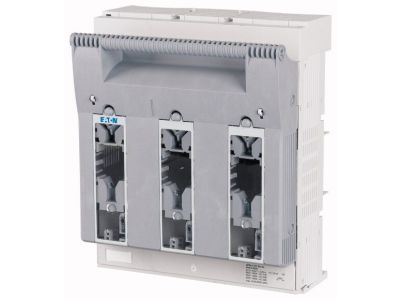

Rozłącznik bezpiecznikowy 3-bieg. 630A NH3, LTS-630/3/3 | 183071 Eaton

Alternatywny kod produktu: XNH3-A630

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy LTS-630/3/3 (symbol 183071) to trójbiegunowy aparat elektryczny przeznaczony do pracy z wymiennymi wkładkami topikowymi wielkości NH3. Dzięki znamionowemu prądowi 630 A umożliwia bezpieczne odłączanie i zabezpieczanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając niezawodną ochronę przed skutkami zwarć. Konstrukcja w standardzie NH3 gwarantuje kompatybilność z powszechnie dostępnymi wkładkami topikowymi, co ułatwia serwis i wymianę.

• Prąd znamionowy 630 A: Umożliwia pracę w obwodach rozdzielczych o znacznym obciążeniu, zapewniając bezpieczny margines dla instalacji przemysłowych i energetycznych.
• Trzy bieguny (3-bieg.): Odpowiedni do zabezpieczania obwodów trójfazowych, umożliwia jednoczesne odłączenie wszystkich faz.
• Wkładki topikowe NH3: Standardowa wielkość gwarantuje łatwą dostępność części zamiennych oraz szybką wymianę w przypadku zadziałania zabezpieczenia.
• Zgodność z wymogami bezpieczeństwa: Rozłącznik został zaprojektowany zgodnie z europejskimi standardami dla aparatury rozdzielczej, co potwierdza certyfikat CE.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Konstrukcja oparta jest o standardy DIN dla rozłączników bezpiecznikowych, co zapewnia kompatybilność z typowymi szynami oraz wkładkami topikowymi. W przypadku szczegółowych norm instalacyjnych należy kierować się dokumentacją techniczną producenta oraz lokalnymi przepisami.

Zastosowanie

Rozłącznik bezpiecznikowy LTS-630/3/3 znajduje zastosowanie w instalacjach wymagających niezawodnego odłączania i zabezpieczania obwodów o dużym prądzie. Sprawdza się w rozdzielnicach głównych oraz węzłach rozdziału energii.

• Główne szafy rozdzielcze w obiektach przemysłowych, gdzie wymagane jest bezpieczne odłączanie obwodów z wkładkami topikowymi NH3.
• Zabezpieczanie obwodów zasilających duże odbiorniki – silniki, piece, stacje transformatorowe.
• Jako element rozłącznika bezpiecznikowego w układach dystrybucji energii – umożliwia szybkie odcięcie zasilania przy konserwacji lub awarii.
• Instalacje tymczasowe i budowlane, gdzie konieczne jest łatwe i powtarzalne zabezpieczenie nadprądowe.

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie DIN TH35 (jedna szyna lub wspornik montażowy – szczegóły w dokumentacji). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami (w zależności od prądu znamionowego 630 A). Momenty dokręcania zacisków – stosuj się do wartości podanych w karcie katalogowej producenta. Po montażu sprawdź poprawność osadzenia wkładek topikowych.

FAQ

• Jakie wkładki topikowe pasują do tego rozłącznika? Rozłącznik LTS-630/3/3 jest przystosowany do wkładek topikowych wielkości NH3 o prądzie znamionowym zgodnym z zabezpieczanym obwodem. Należy stosować wkładki spełniające normy IEC/EN (np. NH3).
• Czy rozłącznik nadaje się do montażu w rozdzielnicy głównej? Tak, dzięki prądowi 630 A i konstrukcji 3-biegunowej doskonale sprawdza się jako element rozłącznika bezpiecznikowego w rozdzielnicach głównych w obiektach przemysłowych i komercyjnych.
• Jakie są zalecenia dotyczące bezpieczeństwa podczas wymiany wkładek? Przed wymianą wkładki bezwzględnie odłącz napięcie od rozłącznika (odłącz zasilanie całego obwodu). Prace wykonuj w rękawicach izolacyjnych i okularach ochronnych. Upewnij się, że nowa wkładka ma odpowiednią charakterystykę (prąd i typ).
