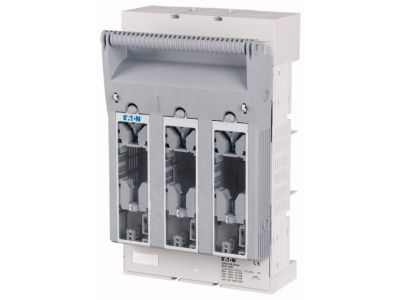

Rozłącznik bezpiecznikowy 3-bieg. 250A XNH1-S250 rozmiar 1, montaż na Sasy 60i, wersja Basic | 183051 Eaton

Alternatywny kod produktu: XNH1-S250

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH XNH1-S250 w wersji Basic to trójbiegunowe urządzenie przeznaczone do montażu na szynie zbiorczej 60 mm (system Sasy 60i). Prąd znamionowy 250 A umożliwia bezpieczne rozłączanie obwodów o dużym obciążeniu, a konstrukcja rozmiaru 1 (NH1) zapewnia kompatybilność z typowymi wkładkami bezpiecznikowymi NH1. Urządzenie wyposażono w zacisk płaski M10 umożliwiający podłączenie przewodów o przekroju do 150 mm².

• Prąd znamionowy 250 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków przy długotrwałym przepływie prądu.
• Trzy bieguny: umożliwiają jednoczesne rozłączanie trzech faz, co zapewnia kompletną izolację obwodu podczas prac serwisowych.
• Zacisk płaski M10 (przekrój do 150 mm²): ułatwia szybkie i pewne podłączenie przewodów o dużym przekroju, typowych dla instalacji przemysłowych.
• Możliwość zmiany połączenia górnego/dolnego: pozwala na elastyczne dostosowanie kierunku doprowadzenia kabli w ciągu kilku sekund, bez konieczności demontażu całego rozłącznika.
• Opcjonalna blokada na kłódkę XNH-XLOCK: umożliwia zabezpieczenie rozłącznika przed przypadkowym załączeniem, zwiększając bezpieczeństwo podczas konserwacji (blokada dostępna osobno).

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w rozdzielnicach przemysłowych zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Rozłącznik bezpiecznikowy XNH1-S250 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych, komercyjnych oraz infrastrukturalnych. Służy jako główny wyłącznik odcinający dopływ energii, a także do bezpiecznego odłączania poszczególnych odcinków instalacji podczas prac serwisowych.

• Główny rozłącznik w rozdzielnicy głównej (RG) – odcięcie zasilania całego obiektu lub strefy.
• Rozłączanie obwodów odbiorczych o wysokim poborze prądu (np. maszyny, piece przemysłowe, klimatyzatory).
• Bezpieczne odłączanie sekcji instalacji przy modernizacjach i przeglądach – możliwość blokady uniemożliwia ponowne załączenie.
• Zabezpieczanie obwodów we współpracy z wkładkami bezpiecznikowymi NH1 (nie wchodzą w skład zestawu).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV lub powyżej – zgodnie z wymaganiami instalacji). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Rozłącznik mocuje się na szynie zbiorczej o szerokości 60 mm (system Sasy 60i). Zaciski dokręcać momentem podanym w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego 250 A oraz warunków środowiskowych. Po montażu sprawdzić poprawność działania rozłącznika i dokręcenie wszystkich połączeń.

FAQ

• Czy rozłącznik można zablokować na kłódkę? Tak, istnieje opcjonalne akcesorium XNH-XLOCK (blokada na kłódkę), które umożliwia zabezpieczenie dźwigni przed przypadkowym załączeniem. Blokadę należy zamówić osobno.
• Jaki maksymalny przekrój przewodu można podłączyć? Zacisk płaski M10 pozwala na podłączenie przewodów o przekroju do 150 mm². Należy jednak pamiętać o odpowiednim doborze przekroju do prądu obciążenia i długości linii.
• Czy rozłącznik jest przystosowany do montażu na standardowej szynie DIN TH35? Nie. Model XNH1-S250 przeznaczony jest do montażu na szynie zbiorczej o szerokości 60 mm (system Sasy 60i), typowej dla rozdzielnic przemysłowych i stacyjnych.
