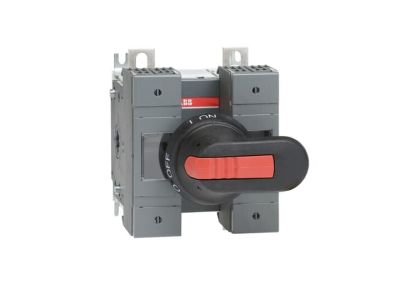

Rozłącznik bezpiecznikowy 2P 125A 55kW, z rączką i wałkiem, OS125GD11P | 1SCA116712R1001 ABB

Alternatywny kod produktu: 1SCA116712R1001

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy OS125GD11P (nr kat. 1SCA116712R1001) to 2-biegunowe urządzenie o prądzie znamionowym 125A i mocy 55kW, wyposażone w rączkę i wałek do bezpośredniego napędu ręcznego. Dzięki kompaktowej, modułowej budowie zapewnia niezawodne odłączanie i zabezpieczenie obwodów w aplikacjach wymagających dużych prądów i mocy. Zaprojektowany z myślą o maksymalnym bezpieczeństwie i łatwości obsługi.

• Prąd znamionowy 125A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków, idealny do zabezpieczania linii zasilających i silników.
• Moc 55kW: przystosowany do pracy z odbiornikami dużej mocy, np. silnikami elektrycznymi w instalacjach przemysłowych.
• 2 bieguny (2P): zapewnia odłączenie obu przewodów fazowych w obwodzie jednofazowym, gwarantując pełną izolację podczas prac serwisowych.
• Napęd ręczny z rączką i wałkiem: umożliwia wygodne, bezpośrednie sterowanie rozłącznikiem, a wałek pozwala na zdalną obsługę w szafie rozdzielczej.
• Kompaktowa, modułowa konstrukcja: ułatwia montaż w rozdzielnicach, oszczędza miejsce i upraszcza instalację.

Zgodność z Normami

Rozłącznik bezpiecznikowy OS125GD11P został zaprojektowany zgodnie z międzynarodowymi normami bezpieczeństwa i wymaganiami europejskimi. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów dyrektyw UE. Urządzenie przeznaczone jest do instalacji w obwodach zgodnych z wymaganiami standardów DIN – szczegółowe informacje dostępne w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik bezpiecznikowy OS125GD11P sprawdzi się w wymagających aplikacjach przemysłowych i budynkowych, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem.

• Główne odłączanie i zabezpieczenie nadprądowe obwodów zasilających maszyny i urządzenia przemysłowe.
• Odłączanie silników elektrycznych o mocy do 55kW w instalacjach jednofazowych.
• Stosowanie w rozdzielnicach głównych i podrzędnych jako wyłącznik bezpiecznikowy w obwodach o dużym poborze prądu.
• Zdalne sterowanie za pomocą wałka w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub na płycie montażowej – szczegółowe wytyczne zawiera instrukcja producenta. Przekrój przewodów dobierz do prądu znamionowego 125A (zalecany przekrój dostosowany do warunków instalacji). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną (zazwyczaj w zakresie 2-4 Nm dla przewodów miedzianych). Należy zapewnić odpowiednią wentylację i odstępy izolacyjne od innych urządzeń.

FAQ

• Jakie wkładki bezpiecznikowe można stosować z rozłącznikiem OS125GD11P? Rozłącznik przystosowany jest do wkładek bezpiecznikowych w standardzie DIN (NH) o odpowiednim prądzie i charakterystyce – szczegółowe informacje znajdują się w karcie katalogowej producenta.
• Jaki jest stopień ochrony obudowy rozłącznika? W dostarczonych danych nie podano stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic ma ochronę IP20, co zapewnia ochronę przed dostępem do części pod napięciem. Dla aplikacji w trudnych warunkach należy zastosować obudowę o wyższej klasie.
• Czy rozłącznik można używać do łączenia i rozłączania obwodów pod obciążeniem? Tak, rozłącznik bezpiecznikowy OS125GD11P jest przeznaczony do odłączania obwodów pod obciążeniem w kategoriach użytkowych wskazanych przez producenta (np. AC-22B, AC-23B). Zawsze należy sprawdzić charakterystykę obciążenia i stosować się do zaleceń dokumentacji.
