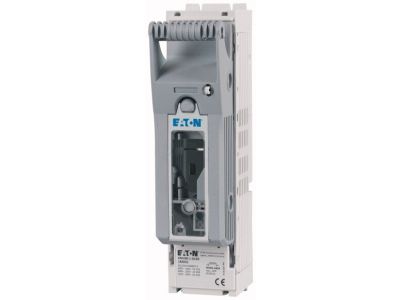

Rozłącznik bezpiecznikowy 1-bieg. 160A NH00, XNH00-1-A160-BT | 183032 Eaton

Alternatywny kod produktu: XNH00-1-A160-BT

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy XNH00-1-A160-BT (nr kat. 183032) to jednobiegunowy aparat elektryczny z wymiennymi wkładkami topikowymi wielkości NH00, zaprojektowany do zabezpieczania instalacji elektrycznych. Dzięki prądowi znamionowemu 160 A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, skutecznie chroniąc przewody i odbiorniki przed skutkami przeciążeń i zwarć.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, eliminując ryzyko przegrzania styków i przewodów.
• Wkładki topikowe NH00: kompatybilność z powszechnie dostępnymi wkładkami NH00 ułatwia dobór, wymianę i regenerację zabezpieczenia.
• Konstrukcja 1-biegunowa: pozwala na selektywne zabezpieczenie pojedynczych obwodów w rozdzielnicach głównych i podrozdzielnicach.
• Wymienne wkładki topikowe: szybka i ekonomiczna regeneracja po zadziałaniu – bez konieczności wymiany całego aparatu.
• Funkcja rozłącznika bezpiecznikowego: łączy w sobie rolę odłącznika i zabezpieczenia nadprądowego, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Rozłącznik bezpiecznikowy XNH00-1-A160-BT został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Rozłącznik bezpiecznikowy XNH00-1-A160-BT znajduje zastosowanie w rozdzielnicach elektrycznych jako główny lub podrzędny element zabezpieczający. Sprawdza się w instalacjach wymagających niezawodnej ochrony przewodów i odbiorników.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych i przemysłowych.
• Ochrona linii kablowych i przewodów przed skutkami przeciążeń i zwarć w instalacach o prądzie do 160 A.
• Selektywne zabezpieczanie poszczególnych obwodów w układach zasilania maszyn i urządzeń.
• Stosowanie jako odłącznik bezpiecznikowy umożliwiający bezpieczne odcięcie napięcia podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego XNH00-1-A160-BT powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 160 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jakie wkładki topikowe pasują do rozłącznika XNH00-1-A160-BT? Rozłącznik współpracuje z wkładkami topikowymi wielkości NH00. Maksymalny prąd znamionowy wkładki nie może przekraczać 160 A – należy go dobrać do przekroju przewodów i charakterystyki zabezpieczanego obwodu.
• Czy rozłącznik może być używany jako wyłącznik główny do odłączania napięcia? Tak, pełni funkcję odłącznika bezpiecznikowego – umożliwia bezpieczne odcięcie napięcia w rozdzielnicy, co jest wymagane przy pracach konserwacyjnych i przeglądach.
• Czy do rozłącznika można podłączyć przewody w różnych konfiguracjach? Rozłącznik przystosowany jest do standardowego przyłączania przewodów w rozdzielnicy. Szczegółowe dane dotyczące przekrojów i rodzajów zacisków znajdują się w karcie katalogowej producenta.
