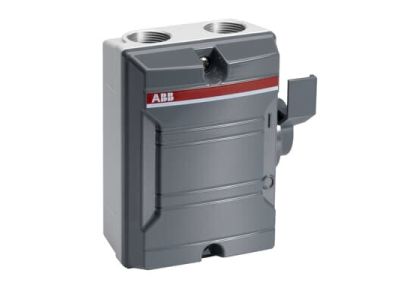

Rozłącznik bezpieczeństwa izolacyjny 16A 3P w obudowie IP65 aluminium LBAS316TPN | 2CMA142430R1000 ABB

Alternatywny kod produktu: 2CMA142430R1000

Opis i Kluczowe Cechy

Rozłącznik bezpieczeństwa izolacyjny 16A 3-biegunowy (symbol 2CMA142430R1000) w aluminiowej obudowie IP65 to kluczowy element instalacji elektrycznych wymagających bezpiecznej izolacji obwodów. Przeznaczony do pracy z napięciem 415V AC23 (7,5 kW), zapewnia pewne odłączenie zasilania dzięki trwałej konstrukcji i blokadzie pokrywy. Szary uchwyt boczny ułatwia obsługę, a obecny styk pomocniczy 1NO+1NC pozwala na sygnalizację stanu pracy lub integrację z systemami sterowania.

• Obudowa aluminiowa IP65: Odporna na korozję, promieniowanie UV i strumienie wody pod niskim ciśnieniem – idealna do stosowania na zewnątrz i w suchych pomieszczeniach wewnętrznych.
• Prąd znamionowy 16A (415V AC23): Przeznaczony do obwodów o mocy do 7,5 kW, zapewnia niezawodne odłączenie nawet przy pełnym obciążeniu.
• Styk pomocniczy 1NO+1NC: Umożliwia podłączenie sygnalizacji stanu pracy (załączony/odłączony) lub integrację z układami automatycznego sterowania.
• Blokada pokrywy z możliwością założenia kłódki: Zapobiega przypadkowemu załączeniu lub manipulacji przez osoby nieuprawnione, zwiększając bezpieczeństwo instalacji.
• Przepusty kablowe z membranami IP54: Ułatwiają wprowadzenie kabli od góry i dołu, zapewniając dodatkową ochronę przed kurzem i wilgocią podczas montażu.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym EN 60947-1 i EN 60947-3. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik bezpieczeństwa LBAS316TPN przeznaczony jest do instalacji wymagających pewnego i bezpiecznego odłączenia napięcia w obwodach trójfazowych.

• Odłączanie obwodów zasilających maszyny i urządzenia przemysłowe – kluczowy element w systemach awaryjnego zatrzymania.
• Bezpieczna izolacja obwodów w rozdzielniach niskiego napięcia – ochrona przed nieuprawnionym dostępem.
• Stosowanie w instalacjach zewnętrznych (np. na halach produkcyjnych, placach budowy) dzięki obudowie IP65.
• Instalacje 5-żyłowe z oddzielnym zaciskiem neutralnym i PE – elastyczność w doborze okablowania.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Obudowę należy zamocować w sposób uniemożliwiający przypadkowe przemieszczenie. Kable wprowadzić przez przepusty z membranami IP54, dokręcając przepusty gwintowane, aby zachować stopień ochrony IP65. Po podłączeniu kabli sprawdzić szczelność wprowadzenia i dokręcić pokrywę z blokadą. Uchwyt boczny należy ustawić w pozycji „załączony”/„odłączony” zgodnie z oznaczeniami na obudowie. Przed pierwszym załączeniem wykonać pomiary rezystancji izolacji.

FAQ

• Jakie są maksymalne wymiary kabli, które można wprowadzić przez przepusty? Przepusty kablowe są przystosowane do wprowadzenia dwóch kabli równoległych – dokładny zakres średnic nie został podany w danych, należy sprawdzić w dokumentacji technicznej produktu.
• Czy rozłącznik może być stosowany w instalacjach 1-fazowych? Produkt jest przeznaczony do obwodów 3-fazowych. Do instalacji 1-fazowych zaleca się dobór odpowiedniego rozłącznika 1-biegunowego.
• Jakie są zalecane momenty dokręcania zacisków kabli? Dokładne wartości momentów dokręcania nie zostały określone w danych produktu – należy postępować zgodnie z zaleceniami producenta zawartymi w instrukcji obsługi.
