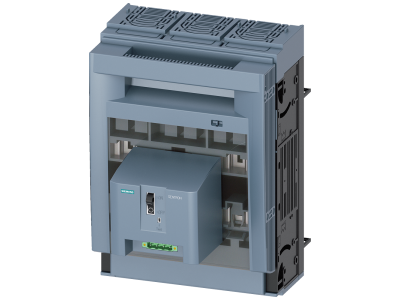

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH2, 400 A, SENTRON | 3NP1153-1BC21 Siemens

Alternatywny kod produktu: 3NP11531BC21

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1153-1BC21 to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów w warunkach obciążenia, z wkładkami bezpiecznikowymi wielkości NH2 i prądem znamionowym 400 A. Dzięki modułowej budowie i systemowi ochrony reach-round oraz przed dotykiem zapewnia wysoki poziom bezpieczeństwa personelu i instalacji, nawet przy dostępie od tyłu do systemu szyn zbiorczych. Duże okienka kontrolne umożliwiają szybką wizualną ocenę stanu bezpieczników bez otwierania obudowy.

• Prąd znamionowy 400 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniem i zwarciem w zastosowaniach przemysłowych i infrastrukturalnych.
• Wielkość wkładek NH2: Zapewnia kompatybilność z popularnymi wkładkami bezpiecznikowymi NH, co ułatwia serwis i wymianę.
• Ochrona reach-round i przed dotykiem: Zapobiega przypadkowemu kontaktowi z częściami przewodzącymi prąd podczas montażu i eksploatacji, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: Pozwalają na szybkie sprawdzenie stanu bezpieczników bez demontażu osłon, co skraca czas przeglądów i diagnostyki.
• Możliwość zamknięcia i zaplombowania: Umożliwia zabezpieczenie przed nieautoryzowanym załączeniem w celu zapewnienia bezpieczeństwa podczas prac serwisowych.

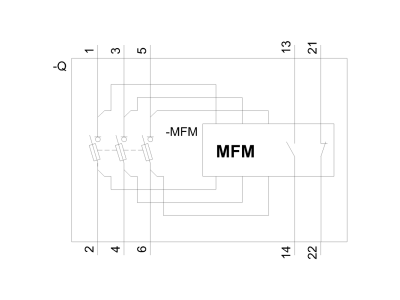

• Funkcja elektronicznej kontroli bezpieczników (opcjonalnie): Umożliwia zdalny monitoring stanu wkładek oraz sieci, co podnosi efektywność utrzymania instalacji.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, posiada certyfikację CE. Urządzenie spełnia wymogi bezpieczeństwa dla rozłączników izolacyjnych bezpiecznikowych stosowanych w obwodach przemysłowych i infrastrukturalnych.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy Siemens Sentron 3NP1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odłączanie i zabezpieczanie obwodów elektrycznych przed przeciążeniem i zwarciem, a także zapewnienie widocznej przerwy izolacyjnej. Idealnie sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz systemach szyn zbiorczych.

• Ochrona i odłączanie linii zasilających w przemyśle, infrastrukturze (hale, magazyny, stacje transformatorowe).
• Zabezpieczanie odbiorników o wysokim poborze prądu (silniki, piece, agregaty) przed zwarciem i przeciążeniem.
• Tworzenie punktów odłączenia serwisowego – pozwala bezpiecznie odciąć napięcie podczas prac konserwacyjnych.
• Instalacje w systemie szyn zbiorczych Siemens 8US – elastyczne mocowanie w rozdzielnicach prefabrykowanych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia oraz zabezpieczeniu przed przypadkowym załączeniem. Rozłącznik mocuje się na szynie montażowej (TH35) lub w systemie szyn zbiorczych Siemens 8US. Przed przyłączeniem przewodów należy sprawdzić, czy ich przekrój jest dobrany do prądu znamionowego 400 A – zgodnie z dokumentacją producenta. Momenty dokręcania zacisków oraz dopuszczalne przekroje należy stosować według załączonej instrukcji. Po montażu zaleca się sprawdzenie poprawności działania mechanizmu rozłączania oraz zaplombowanie pokrywy, jeśli wymaga tego zastosowanie.

FAQ

• Jaki jest stopień ochrony tego rozłącznika? Urządzenie oferuje stopień ochrony do IP40 (w zależności od konfiguracji), co zapewnia ochronę przed ciałami stałymi o średnicy powyżej 1 mm i jest typowe dla aparatury instalowanej w rozdzielnicach wewnątrz pomieszczeń.
• Czy rozłącznik można zamontować na szynie DIN? Tak, rozłącznik przeznaczony jest do montażu na szynie montażowej (TH35) oraz w systemie szyn zbiorczych Siemens 8US. W zestawie znajdują się odpowiednie elementy mocujące.
• Jak sprawdzić stan bezpieczników bez otwierania obudowy? Dzięki dużym przezroczystym okienkom kontrolnym można wzrokowo ocenić stan wkładek bezpiecznikowych – w tym sygnalizację przepalenia – bez konieczności odkręcania osłon, co przyspiesza diagnostykę.
