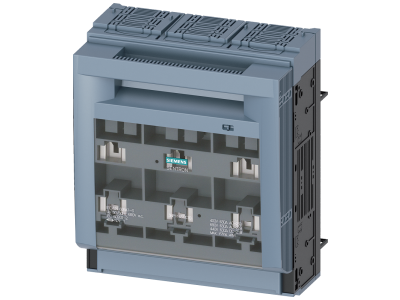

Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH3, 630 A, SENTRON | 3NP1163-1BC10 Siemens

Alternatywny kod produktu: 3NP11631BC10

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1 o symbolu 3NP1163-1BC10 to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania i zabezpieczania obwodów w instalacjach przemysłowych i infrastrukturalnych. Przystosowany do wkładek wielkości NH3 i prądu 630 A, gwarantuje niezawodną ochronę przed przeciążeniem i zwarciem w wymagających aplikacjach. Dzięki modułowej budowie można go elastycznie montować na dnie rozdzielnicy, na szynie montażowej lub w systemie szyn zbiorczych Siemens 8US (do przyłączy płaskich).

• Prąd znamionowy 630 A (wielkość NH3): Zapewnia zabezpieczenie odbiorników o dużym poborze mocy, minimalizując ryzyko uszkodzeń spowodowanych przeciążeniem lub zwarciem.
• Trzy bieguny (3-bieg.): Umożliwiają jednoczesne odłączanie wszystkich faz, co jest kluczowe dla bezpieczeństwa personelu podczas prac serwisowych.
• Ochrona reach-round i przed dotykiem: Konstrukcja uniemożliwia przypadkowe dotknięcie części przewodzących prąd nawet przy dostępie od tyłu, zwiększając bezpieczeństwo montażu i eksploatacji.
• Duże okienka kontrolne: Ułatwiają szybką wizualną ocenę stanu wkładek bezpiecznikowych bez konieczności demontażu osłon.
• Możliwość przebudowy na wyjście kabli górą/dołem: Zwiększa elastyczność aranżacji okablowania w rozdzielnicy, ułatwiając dostosowanie do konkretnych potrzeb instalacji.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z uznanymi standardami branżowymi, co gwarantuje bezpieczeństwo i niezawodność w codziennej eksploatacji. Szczegółowe normy i deklaracje właściwości użytkowych dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1 przeznaczony jest do stosowania w przemysłowych i komercyjnych instalacjach elektrycznych, gdzie wymagane jest niezawodne odłączanie i zabezpieczanie obwodów. Sprawdza się szczególnie w aplikacjach wymagających wysokiej niezawodności i elastyczności montażowej.

• Zabezpieczanie oraz odłączanie głównych linii zasilających w rozdzielnicach przemysłowych.
• Ochrona odbiorników o dużym poborze mocy (np. silników, transformatorów, nagrzewnic) przed przeciążeniem i zwarciem.
• Stosowanie w systemach szyn zbiorczych (np. Siemens 8US) w halach produkcyjnych i budynkach użyteczności publicznej.
• Jako rozłącznik główny w instalacjach infrastrukturalnych (centra danych, szpitale, obiekty handlowe) z możliwością monitorowania stanu bezpieczników.

Wskazówki Montażowe

Montaż, podłączenie i serwis rozłącznika izolacyjnego bezpiecznikowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV włącznie) oraz po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35/DIN, na dnie rozdzielnicy lub w systemie szyn zbiorczych 8US. Momenty dokręcania połączeń śrubowych oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę prąd znamionowy 630 A i warunki chłodzenia. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączeń i poprawności działania mechanizmu rozłączania.

FAQ

• Czy rozłącznik posiada wbudowaną sygnalizację przepalenia bezpiecznika? Rozłącznik nie ma wbudowanej elektronicznej sygnalizacji, ale wyposażono go w duże okienka kontrolne umożliwiające łatwą wizualną ocenę stanu wkładek bezpiecznikowych. W opcjonalnym wyposażeniu dostępna jest funkcja elektronicznej kontroli bezpieczników z monitoringiem sieci (dodatkowy moduł).
• Jaki jest stopień ochrony obudowy rozłącznika? Rozłącznik osiąga stopień ochrony do IP40 w zależności od konfiguracji i zastosowanych osłon. Dokładne dane dla konkretnej wersji należy sprawdzić w karcie katalogowej produktu.
• Czy można zamontować rozłącznik na szynie DIN TH35? Tak, rozłącznik 3NP1 przystosowany jest do mocowania na szynie montażowej TH35 (DIN), a także na dnie rozdzielnicy lub w systemie szyn zbiorczych Siemens 8US z przyłączami płaskimi.
