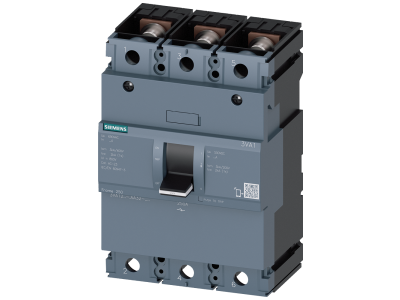

Rozłącznik izolacyjny, IEC, Frame 250, 250 A, 3-bieg., przyłącze płaskie śrubowe | 3VA1225-1AA32-0AA0 Siemens

Alternatywny kod produktu: 3VA12251AA320AA0

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Siemens 3VA1, o symbolu 3VA1225-1AA32-0AA0, to trzybiegunowe urządzenie w ramie Frame 250 przystosowane do ciągłego prądu znamionowego 250 A. Zaprojektowany jako wariant rozłącznika izolacyjnego według IEC 60947-3, umożliwia bezpieczne i pewne odłączanie części instalacji od źródła zasilania. Wyposażony w przyłącze płaskie śrubowe, zapewnia wygodny montaż w rozdzielnicach przemysłowych i infrastrukturalnych.

• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu, bez ryzyka przeciążenia styków podczas normalnej eksploatacji.
• 3 bieguny: Pozwala na jednoczesne odłączenie wszystkich trzech przewodów fazowych, zapewniając pełną izolację galwaniczną od sieci.
• Przyłącze płaskie śrubowe: Ułatwia pewne i trwałe podłączenie przewodów o odpowiednim przekroju, co przekłada się na niską rezystancję połączenia.
• Zgodność z IEC 60947-3: Gwarantuje spełnienie rygorystycznych wymogów dla rozłączników izolacyjnych, w tym widoczną przerwę izolacyjną i bezpieczny stan wyłączenia.
• Zwarta budowa i opcje montażu (stały/wtykowy): Pozwala na elastyczne wkomponowanie urządzenia w istniejące instalacje, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Rozłącznik izolacyjny Siemens 3VA1225-1AA32-0AA0 zaprojektowano i wykonano zgodnie z normą IEC 60947-3 dotyczącą łączników i rozłączników izolacyjnych. Urządzenie posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik izolacyjny 3VA1 przeznaczony jest do budowy rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych, handlowych oraz infrastrukturalnych. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie zasilania dla celów serwisowych lub remontowych.

• Odłączanie obwodów w rozdzielnicach głównych: Umożliwia bezpieczne wyłączenie dopływu energii do całej instalacji lub jej części podczas prac konserwacyjnych.
• Separacja maszyn i urządzeń przemysłowych: Stosowany jako główny wyłącznik odłączający zasilanie maszyny, zgodnie z wymogami bezpieczeństwa.
• Instalacje infrastruktury budynkowej: Idealny do zastosowań w systemach klimatyzacji, pompowniach czy stacjach transformatorowych.
• Współpraca z wyposażeniem dodatkowym SENTRON: Dzięki ujednoliconej platformie może być rozbudowywany o moduły sygnalizacji i sterowania.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na płycie montażowej lub w systemie wtykowym, zgodnie z dokumentacją techniczną producenta. Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów należy dobierać według instrukcji Siemens, aby zapewnić prawidłowe i trwałe połączenie.

FAQ

• Czy ten rozłącznik izolacyjny chroni przed przeciążeniem i zwarciem? Nie. Model 3VA1225-1AA32-0AA0 to czysty rozłącznik izolacyjny (bez zabezpieczenia przeciążeniowego i zwarciowego). Jego zadaniem jest zapewnienie bezpiecznej, widocznej przerwy izolacyjnej, a ochrona instalacji musi być realizowana przez oddzielne zabezpieczenia nadprądowe.
• Jaki stopień ochrony ma to urządzenie? W danych technicznych nie podano stopnia ochrony IP. Standardowo aparatura w rozdzielnicach posiada IP20 od strony operatora, a ostateczny stopień ochrony zależy od obudowy, w której jest montowana.
• Czy mogę użyć tego rozłącznika do odłączania silnika? Tak, pod warunkiem że prąd znamionowy silnika nie przekracza 250 A. Rozłącznik zapewnia bezpieczne odseparowanie silnika od sieci, jednak nie pełni funkcji zabezpieczenia przeciążeniowego – w tym przypadku wymagany jest oddzielny przekaźnik termiczny lub wyłącznik silnikowy.
