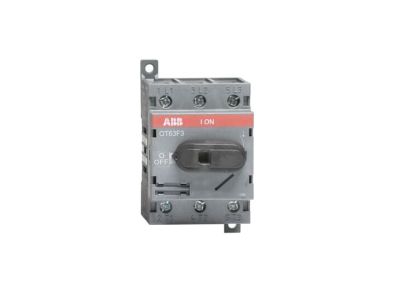

Rozłącznik 3P 63A 22kW, bez wałka i rączki, OT63F3 | 1SCA105332R1001 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB OT63F3 to zaawansowane urządzenie 3-biegunowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A oraz zdolnością łączeniową mocy do 22kW przy standardowym napięciu sieciowym. Dzięki modułowej budowie, rozłącznik ten oferuje wyjątkowo kompaktowe wymiary, co pozwala na znaczną oszczędność miejsca w rozdzielnicach elektrycznych. Konstrukcja serii OT zapewnia maksymalny poziom bezpieczeństwa użytkowania oraz niezawodność działania nawet w trudnych warunkach eksploatacyjnych. Urządzenie jest dostarczane bez wałka i rączki, co umożliwia elastyczny dobór akcesoriów sterowniczych w zależności od specyfiki montażu (napęd czołowy lub boczny).

• Prąd znamionowy 63A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu.
• Konstrukcja 3-biegunowa: Zapewnia pełną izolację trzech faz zasilających.
• Modułowość: Kompaktowa obudowa ułatwia integrację w gęsto upakowanych szafach sterowniczych.
• Wysoka trwałość mechaniczna: Gwarantuje długi cykl życia produktu przy częstych operacjach łączeniowych.

Zgodność z Normami

Produkty z serii OT firmy ABB są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza ich najwyższą jakość. Rozłącznik OT63F3 spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną oraz jest zdolne do przewodzenia prądów w normalnych warunkach obwodu, a także prądów przeciążeniowych przez określony czas.

Zastosowanie

Rozłącznik OT63F3 znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce przemysłowej oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem jako rozłącznik główny w mniejszych maszynach, rozłącznik lokalny przy silnikach o mocy do 22kW lub element systemów dystrybucji energii. Dzięki możliwości rozbudowy o szeroką gamę akcesoriów, takich jak styki pomocnicze czy różne rodzaje pokręteł, może być precyzyjnie dopasowany do systemów sterowania i wizualizacji stanu pracy instalacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Rozłącznik OT63F3 jest przystosowany do montażu na standardowej szynie DIN (35mm) lub bezpośrednio na płycie montażowej. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. W przypadku montażu w obudowach o ograniczonym dostępie, zaleca się stosowanie dedykowanych wałków przedłużających oraz rączek zewnętrznych z blokadą drzwiową, co podnosi standard bezpieczeństwa obsługi serwisowej.

FAQ

• Czy produkt zawiera rączkę w zestawie? Nie, model OT63F3 jest dostarczany bez wałka i rączki, co pozwala na indywidualną konfigurację napędu.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten rozłącznik? Urządzenie jest dedykowane do obciążeń o mocy do 22kW.
• Czy rozłącznik można zamontować w dowolnej pozycji? Tak, konstrukcja ABB OT pozwala na elastyczny montaż, jednak zawsze należy zachować zalecane odstępy izolacyjne.
