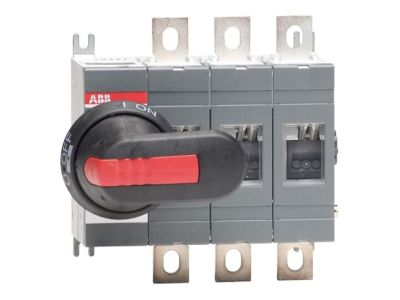

Rozłącznik 3P 250A 140kW, z rączką i wałkiem, OT250E03P | 1SCA022710R0100 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB OT250E03P to zaawansowane rozwiązanie z serii OT, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i elektroenergetycznych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 250A oraz zdolnością łączeniową mocy do 140kW, co czyni go idealnym komponentem do głównych układów zasilania. Trójbiegunowa konstrukcja (3P) o modułowej budowie pozwala na znaczną oszczędność miejsca w rozdzielnicy, zachowując przy tym najwyższe parametry bezpieczeństwa. W zestawie znajduje się dedykowana rączka oraz wałek, co umożliwia natychmiastowy montaż i konfigurację napędu czołowego.

• Wysoka wydajność: Prąd znamionowy 250A pozwala na bezpieczną pracę w obciążonych obwodach przemysłowych.
• Kompaktowe wymiary: Optymalizacja przestrzeni montażowej dzięki przemyślanej konstrukcji mechanicznej ABB.
• Niezawodność: Mechanizm szybkiego załączania i rozłączania minimalizuje ryzyko powstawania łuku elektrycznego.
• Kompletny zestaw: Dostarczany z wałkiem i rączką sterowniczą, co redukuje czas kompletacji osprzętu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego bezpieczną eksploatację w profesjonalnych instalacjach. Rozłącznik spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zapewnia skuteczną izolację bezpieczną, niezbędną podczas prac konserwacyjnych w obrębie sieci niskiego napięcia.

Zastosowanie

Rozłącznik OT250E03P znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic głównych i podrozdzielnic. Jest kluczowym elementem w systemach sterowania silnikami o dużej mocy (do 140kW), w układach zasilania awaryjnego oraz jako główny wyłącznik bezpieczeństwa w halach produkcyjnych. Dzięki swojej wytrzymałości, doskonale sprawdza się w ciężkich warunkach środowiskowych, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna. Możliwość rozbudowy o akcesoria dodatkowe pozwala na adaptację urządzenia do specyficznych wymagań systemów automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Podczas instalacji rozłącznika ABB OT250E03P należy zwrócić szczególną uwagę na prawidłowy moment dokręcania zacisków, co zapobiega przegrzewaniu się styków i gwarantuje długowieczność połączenia. Montaż napędu ręcznego za pomocą dostarczonego wałka i rączki powinien być przeprowadzony zgodnie z instrukcją, zapewniając osiowość mechanizmu. Urządzenie jest przystosowane do montażu na płycie montażowej wewnątrz obudowy. Zaleca się zachowanie odpowiednich odstępów izolacyjnych od innych aparatów oraz regularną kontrolę stanu styków w ramach okresowych przeglądów instalacji elektrycznej.

FAQ

• Czy rączka i wałek są dołączone do zestawu? Tak, model OT250E03P jest dostarczany jako kompletny zestaw z rączką i wałkiem sterowniczym.
• Jaki jest maksymalny prąd pracy tego rozłącznika? Urządzenie jest przystosowane do pracy z prądem znamionowym ciągłym wynoszącym 250A.
• Czy rozłącznik można zamontować w dowolnej pozycji? Tak, modułowa konstrukcja i mechanizm napędowy pozwalają na elastyczność montażu, jednak zawsze należy kierować się wytycznymi z dokumentacji technicznej producenta.
• Czy urządzenie posiada funkcję izolacyjną? Tak, zgodnie z normą IEC 60947-3, rozłącznik zapewnia pełną przerwę izolacyjną w pozycji otwartej.
