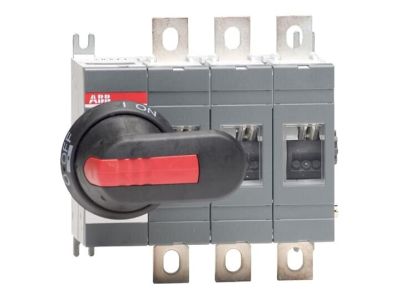

Rozłącznik 3P 200A 110kW, z rączką i wałkiem, OT200E03P | 1SCA022712R0800 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB z serii OT, o oznaczeniu OT200E03P, to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do pracy w najbardziej wymagających warunkach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 200 A oraz zdolnością łączeniową mocy do 110 kW przy standardowym napięciu sieciowym. Dzięki zastosowaniu konstrukcji trójbiegunowej (3P), aparat zapewnia pełną izolację obwodów siłowych, co jest kluczowe dla bezpieczeństwa personelu oraz ochrony mienia.

• Modułowa budowa: Kompaktowe wymiary pozwalają na znaczną oszczędność miejsca w rozdzielnicy, co ułatwia projektowanie nowoczesnych systemów zasilania.
• Wysoka wytrzymałość: Seria OT została przetestowana pod kątem ekstremalnych obciążeń, co gwarantuje długą żywotność mechaniczną i elektryczną.
• Kompletny zestaw: Produkt dostarczany jest wraz z dedykowaną rączką sterowniczą oraz wałkiem, co eliminuje konieczność osobnego dobierania tych kluczowych komponentów napędu.
• Bezpieczeństwo: Widoczny stan styków oraz wysoki stopień ochrony zapewniają pewność operacyjną w każdych warunkach.

Zgodność z Normami

Rozłącznik OT200E03P został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i dopuszczenie do użytku w profesjonalnych instalacjach elektroenergetycznych. Urządzenie spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu projektanci i instalatorzy mają pewność, że aparat zachowa swoje właściwości izolacyjne nawet po wielokrotnych cyklach łączeniowych pod obciążeniem.

Zastosowanie

Dzięki swojej uniwersalności i szerokiemu zakresowi prądowemu, rozłącznik ABB OT200E03P znajduje zastosowanie w wielu sektorach gospodarki:

• Przemysł ciężki: Jako główny wyłącznik zasilania w maszynach o dużej mocy oraz liniach produkcyjnych.
• Budownictwo komercyjne: W rozdzielnicach głównych i piętrowych biurowców oraz centrów handlowych.
• Energetyka: W polach odpływowych stacji transformatorowych oraz systemach zarządzania energią.
• Układy sterowania: Jako element izolujący w szafach sterowniczych automatyki przemysłowej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do bezawaryjnej pracy urządzenia. Podczas instalacji rozłącznika OT200E03P należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy ściśle przestrzegać zaleceń producenta dotyczących momentu dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków.
• Pozycjonowanie wałka: Wałek napędowy powinien być docięty na odpowiednią długość, zapewniając płynne przeniesienie momentu obrotowego z rączki na mechanizm rozłącznika.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy oraz innych aparatów, zgodnie z dokumentacją techniczną ABB.
• Montaż napędu: Konstrukcja pozwala na montaż napędu ręcznego z przodu lub z boku, co daje dużą elastyczność w aranżacji wnętrza szafy.

FAQ

1. Czy rączka i wałek są dołączone do zestawu?
Tak, model OT200E03P jest dostarczany jako kompletny zestaw zawierający mechanizm rozłączający, wałek oraz rączkę sterowniczą.

2. Czy rozłącznik może pracować jako przełącznik źródła zasilania?
Prezentowany model jest rozłącznikiem 3-biegunowym. Do przełączania między dwoma źródłami zasilania dedykowane są urządzenia z serii OTC (przełączniki).

3. Jaki jest stopień ochrony rączki montowanej na drzwiach?
Standardowe rączki ABB dedykowane do tej serii oferują wysoki stopień ochrony (zazwyczaj IP65), co pozwala na ich stosowanie w trudnych warunkach środowiskowych.
