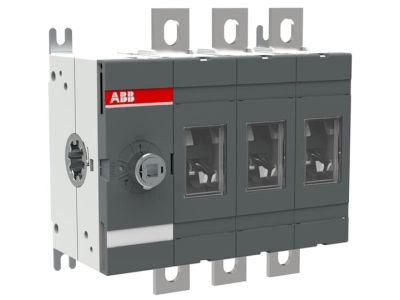

Rozłącznik 3P 200A 110kW, bez rączki i wałka, OT200E03 | 1SCA022712R1010 ABB

Alternatywny kod produktu: 1SCA022712R1010

Opis i Kluczowe Cechy

Rozłącznik ABB OT200E03 (symbol 1SCA022712R1010) to trójbiegunowe urządzenie przystosowane do prądu 200 A i mocy do 110 kW. Model dostarczany jest bez rączki i wałka napędu, co pozwala na elastyczne dopasowanie akcesoriów do specyfiki zabudowy. Dzięki kompaktowej konstrukcji rozłącznik sprawdza się w wymagających aplikacjach przemysłowych, gdzie kluczowe jest niezawodne i bezpieczne odłączanie obwodów.

• Trzy bieguny (3P): Umożliwiają jednoczesne rozłączanie wszystkich przewodów fazowych – niezbędne w instalacjach trójfazowych dla zachowania pełnej separacji galwanicznej.
• Prąd znamionowy 200 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków, nawet przy pracy ciągłej.
• Moc 110 kW: Parametr odpowiada typowym silnikom elektrycznym dużej mocy – produkt nadaje się do bezpośredniego sterowania odbiornikami tej klasy.
• Brak rączki i wałka w zestawie: Umożliwia zastosowanie dowolnego napędu ręcznego (przedniego lub bocznego) z gamy akcesoriów ABB, co ułatwia integrację z istniejącą infrastrukturą rozdzielnicy.
• Kompaktowe wymiary całej serii OT: Oszczędność miejsca w szafie sterowniczej przy zachowaniu wysokiej wytrzymałości mechanicznej i elektrycznej.

Zgodność z Normami

Rozłącznik ABB OT200E03 został zaprojektowany zgodnie z wymaganiami europejskich norm branżowych oraz posiada certyfikat CE. Producent zapewnia deklarowaną wytrzymałość zwarciową i izolacyjną, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami dla urządzeń rozdzielczych.

Zastosowanie

Rozłącznik OT200E03 przeznaczony jest do stosowania w obwodach zasilających i sterujących, gdzie wymagane jest ręczne, bezpieczne odłączanie napięcia. Znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz przy maszynach przemysłowych.

• Odłączanie trójfazowych obwodów silnikowych (silniki o mocy do 110 kW) podczas konserwacji lub awarii.
• Ręczne załączanie/wyłączanie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów odłączenia awaryjnego w maszynach i instalacjach przemysłowych zgodnie z wymogami bezpieczeństwa.
• Współpraca z systemami automatyki budynkowej i przemysłowej jako element rozłącznika izolacyjnego.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest całkowicie pozbawiony zasilania. Urządzenie przeznaczone jest do montażu na szynie lub płycie montażowej – zaleca się stosowanie dedykowanych akcesoriów ABB (rączka i wałek napędu dobierane osobno). Przekroje przewodów dobierz zgodnie z obciążalnością prądową (200 A) i warunkami chłodzenia. Moment dokręcania śrub zaciskowych stosuj według dokumentacji technicznej producenta.

FAQ

• Czy rozłącznik jest gotowy do natychmiastowego montażu? Produkt dostarczany jest bez rączki i wałka napędu. Do uruchomienia niezbędny jest osobny zakup odpowiedniego napędu ręcznego (przedniego lub bocznego) oraz wałka – zalecamy oryginalne akcesoria ABB, aby zapewnić pełną kompatybilność.
• Jaki stopień ochrony ma ten model? Producent nie podaje konkretnego stopnia IP dla samego rozłącznika. Po zamontowaniu w rozdzielnicy o odpowiedniej klasie szczelności całość uzyska ochronę przed pyłem i wilgocią – dobór obudowy należy dostosować do warunków pracy.
• Jakie napięcie znamionowe może być odłączane? W danych produktu nie wskazano konkretnego napięcia – rozłącznik dedykowany jest do pracy w obwodach trójfazowych niskiego napięcia (typowo do 690 V AC zgodnie z serią OT). W celu uzyskania dokładnych wartości zalecamy sprawdzenie karty katalogowej ABB dla danego egzemplarza.
