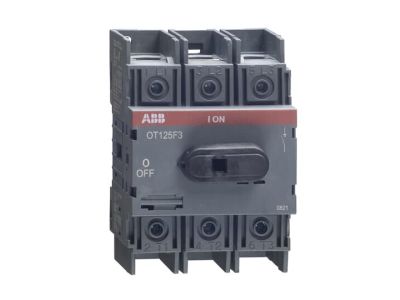

Rozłącznik 3P 125A 45kW bez rączki i wałka, OT125F3 | 1SCA105033R1001 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB OT125F3 to zaawansowane rozwiązanie elektrotechniczne z serii OT, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się konstrukcją 3-biegunową (3P) oraz prądem znamionowym ciągłym wynoszącym 125 A, co pozwala na bezpieczne zarządzanie obciążeniami o mocy do 45 kW przy standardowym napięciu sieciowym. Dzięki modułowej budowie, rozłącznik cechuje się wyjątkowo kompaktowymi wymiarami, co jest kluczowe w nowoczesnych rozdzielnicach, gdzie przestrzeń montażowa jest ograniczona.

• Wysoka wydajność: Zdolność łączeniowa dostosowana do silników i odbiorników o mocy 45 kW zapewnia stabilną pracę w trudnych warunkach.
• Modułowa konstrukcja: Umożliwia łatwą integrację w systemach automatyki i rozdziału energii, oferując elastyczność konfiguracji.
• Bezpieczeństwo: Mechanizm rozłączający gwarantuje pewną izolację obwodu, co jest niezbędne podczas prac konserwacyjnych i serwisowych.
• Trwałość: Wykorzystanie najwyższej jakości materiałów izolacyjnych i styków o niskiej rezystancji minimalizuje straty energii i nagrzewanie się aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Rozłącznik OT125F3 spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowa swoje parametry znamionowe w deklarowanym zakresie temperatur i warunków środowiskowych, zapewniając pełną koordynację z innymi aparatami w instalacji.

Zastosowanie

Rozłącznik ABB OT125F3 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w obszarach takich jak:

• Przemysł ciężki: Jako główny wyłącznik zasilania w maszynach i liniach produkcyjnych o dużym poborze mocy.
• Budownictwo komercyjne: W rozdzielnicach głównych i piętrowych biurowców oraz centrów handlowych.
• Układy sterowania silnikami: Idealny do bezpiecznego odłączania napędów o mocy do 45 kW.
• Infrastruktura krytyczna: W systemach zasilania gwarantowanego i centrach danych, gdzie niezawodność jest priorytetem.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności urządzenia. Rozłącznik OT125F3 jest przystosowany do montażu na standardowej szynie DIN lub płycie montażowej. Należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się styków na skutek zbyt dużego oporu przejścia.
• Przestrzeń wokół aparatu: Należy zachować odpowiednie odstępy izolacyjne oraz zapewnić cyrkulację powietrza wewnątrz obudowy.
• Akcesoria: Model OT125F3 dostarczany jest bez rączki i wałka, co pozwala na indywidualny dobór napędu (montaż czołowy lub boczny) w zależności od głębokości szafy sterowniczej.
• Przekroje przewodów: Należy stosować przewody o przekroju dostosowanym do prądu 125 A, zapewniając stabilne połączenie elektryczne.

FAQ

1. Czy rozłącznik OT125F3 posiada w zestawie rączkę sterowniczą?
Nie, ten konkretny model (1SCA105033R1001) jest dostarczany bez rączki i wałka. Pozwala to na elastyczny dobór akcesoriów dopasowanych do konkretnej obudowy.

2. Jaka jest maksymalna moc silnika, którą może obsłużyć ten rozłącznik?
Urządzenie jest dedykowane do obciążeń o mocy znamionowej do 45 kW przy standardowym napięciu 400V.

3. Czy można zamontować napęd z boku urządzenia?
Tak, konstrukcja serii OT umożliwia montaż napędu ręcznego zarówno z przodu, jak i z boku rozłącznika, co zwiększa możliwości aranżacji wnętrza rozdzielnicy.

4. Jaki jest stopień ochrony tego rozłącznika?
Sam aparat posiada stopień ochrony IP20, jednak po zamontowaniu w odpowiedniej obudowie z dedykowaną rączką, system może osiągnąć znacznie wyższy stopień ochrony (np. IP65 od strony czołowej).
