Rozdzielnica warsztatowa, gniazdo wiszące mDV 2x230V 16A ze złączem pneumatycznym IP54 | DV-2756-F Doktorvolt

Opis i Kluczowe Cechy

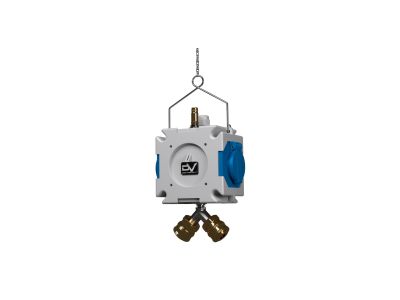

Rozdzielnica warsztatowa wisząca mDV marki Doktorvolt to zaawansowane rozwiązanie typu combo, integrujące zasilanie elektryczne z dystrybucją sprężonego powietrza. Urządzenie zostało zaprojektowane z myślą o maksymalnej ergonomii w miejscach pracy, gdzie przestrzeń robocza na podłodze jest ograniczona. Wyposażona w dwa gniazda 230V typu Schuko o prądzie znamionowym 16A (układ 2P+PE), zapewnia bezpieczne podłączenie elektronarzędzi i urządzeń diagnostycznych. Stopień ochrony IP54 gwarantuje odporność na pył oraz bryzgi wody, co jest kluczowe w trudnych warunkach warsztatowych.

Kluczowym elementem konstrukcji jest zintegrowany moduł pneumatyczny oparty na komponentach renomowanej marki Ludecke. Rozdzielacz wykonany z mosiądzu niklowanego pozwala na rozdzielenie strumienia powietrza na dwa niezależne przewody. Zastosowanie szybkozłączek o standardzie DN 7,2 oraz wtyku DN 5,5 zapewnia kompatybilność z większością narzędzi pneumatycznych. Solidny korpus rozdzielnicy chroni węże przed uszkodzeniami mechanicznymi i zapewnia całkowitą szczelność układu, eliminując straty ciśnienia.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Gniazda elektryczne 230V 16A spełniają standardy ochrony przeciwporażeniowej, a stopień ochrony IP54 potwierdza szczelność obudowy przed czynnikami zewnętrznymi. Komponenty pneumatyczne marki Ludecke są projektowane do pracy pod wysokim ciśnieniem (do 35 bar), co znacznie przewyższa standardowe wymagania instalacji warsztatowych, gwarantując szeroki margines bezpieczeństwa eksploatacyjnego.

Zastosowanie

Rozdzielnica wisząca mDV znajduje szerokie zastosowanie w profesjonalnych środowiskach technicznych, takich jak:

• Warsztaty samochodowe i wulkanizacyjne: jednoczesne zasilanie kluczy pneumatycznych oraz lamp warsztatowych lub ładowarek.
• Linie produkcyjne i montażowe: optymalizacja stanowiska pracy poprzez doprowadzenie mediów z góry, co eliminuje ryzyko potknięcia o kable i węże.
• Hale przemysłowe: jako punkt poboru energii i powietrza w miejscach o dużym zapyleniu.
• Serwisy maszyn: ułatwia dostęp do zasilania przy pracach konserwacyjnych wymagających użycia sprężonego powietrza.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do podwieszenia nad stanowiskiem pracy. Przy podłączaniu części pneumatycznej należy zwrócić uwagę na średnicę wewnętrzną węża zasilającego, która powinna wynosić 8 mm, aby zapewnić optymalny przepływ medium. Gwint wejściowy G 3/8 oraz wyjściowy G 1/8 wymagają zastosowania odpowiednich uszczelnień technicznych. W części elektrycznej należy pamiętać o zachowaniu odpowiedniego przekroju przewodów zasilających, dostosowanego do łącznego obciążenia gniazd (max 16A na gniazdo), oraz o dokręceniu zacisków z odpowiednim momentem, co zapobiega przegrzewaniu się styków.

FAQ

• Jakie jest maksymalne ciśnienie robocze modułu pneumatycznego? System pneumatyczny jest przystosowany do pracy pod ciśnieniem od 0 do 35 bar, co czyni go niezwykle uniwersalnym.
• W jakim zakresie temperatur może pracować rozdzielnica? Zarówno korpus pneumatyczny, jak i uszczelnienia są odporne na temperatury od -20°C do +100°C (dotyczy medium i otoczenia).
• Czy gniazda 230V posiadają uziemienie? Tak, rozdzielnica wyposażona jest w dwa gniazda typu Schuko (2P+PE), które zapewniają pełne bezpieczeństwo użytkowania urządzeń w I klasie ochronności.
• Z jakiego materiału wykonany jest rozdzielacz powietrza? Korpus rozdzielacza wykonany jest z wysokiej jakości mosiądzu niklowanego, co zapewnia odporność na korozję i długowieczność.
