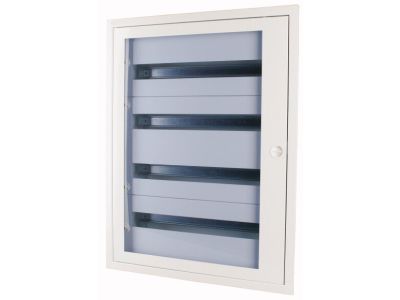

Rozdzielnice modułowa 6x24moduły p/t, drzwi transparentne, BF-UT-6/144-P | 289136 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa BF-UT-6/144-P o numerze katalogowym 289136 to zaawansowane rozwiązanie od renomowanego producenta EATON, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją 6-rzędową, gdzie każdy rząd mieści do 24 modułów, co daje łączną pojemność aż 144 standardowych modułów. Dzięki zastosowaniu drzwi transparentnych, możliwa jest szybka inspekcja stanu aparatury modułowej bez konieczności otwierania obudowy, co znacząco podnosi komfort eksploatacji.

• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości blachy stalowej, lakierowanej proszkowo na kolor biały, co zapewnia odporność na korozję i uszkodzenia mechaniczne.
• Płytka zabudowa: Głębokość wynosząca zaledwie 127 mm pozwala na montaż w ścianach o ograniczonej przestrzeni, w tym w nowoczesnych systemach suchej zabudowy.
• Uniwersalność komponentów: Elementy składowe są ujednolicone dla serii natynkowej i podtynkowej, co ułatwia serwisowanie i ewentualną rozbudowę systemu.
• Duża przestrzeń okablowania: Optymalne rozmieszczenie szyn DIN pozwala na swobodne prowadzenie przewodów i zachowanie przejrzystości wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnice serii BF spełniają wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki temu instalatorzy mają pewność, że produkt zapewnia odpowiedni stopień ochrony oraz wytrzymałość mechaniczną niezbędną w budownictwie użyteczności publicznej i mieszkaniowej.

Zastosowanie

Rozdzielnica BF-UT-6/144-P znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym, szczególnie tam, gdzie wymagana jest duża koncentracja aparatury modułowej przy zachowaniu estetyki i minimalnej głębokości montażu. Główne obszary wykorzystania to:

• Budownictwo mieszkaniowe: Wielorodzinne budynki mieszkalne, gdzie rozdzielnica służy jako centralny punkt dystrybucji energii w apartamentach.
• Obiekty użyteczności publicznej: Biura, szkoły, przychodnie oraz hotele, gdzie istotna jest trwałość i możliwość szybkiego podglądu aparatury.
• Ściany gipsowo-kartonowe: Specjalna konstrukcja umożliwia bezpieczny i stabilny montaż w systemach lekkiej zabudowy.

Wskazówki Montażowe

Podczas montażu rozdzielnicy podtynkowej EATON BF należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Przygotowanie otworu: Należy zachować wymiary montażowe odpowiadające głębokości 127 mm, uwzględniając margines na wypoziomowanie obudowy.
• Mocowanie w ścianach gipsowych: Zaleca się stosowanie dedykowanych uchwytów montażowych, które zapewniają stabilne osadzenie w płytach GK.
• Zarządzanie przewodami: Przed osadzeniem aparatury warto zaplanować trasy kablowe, wykorzystując przestrzeń za szynami DIN, co zapobiega nadmiernemu zagęszczeniu przewodów.
• Moment dokręcania: Przy montażu aparatury na szynach należy przestrzegać zaleceń producentów osprzętu dotyczących momentu dokręcania zacisków, aby zapewnić trwały styk elektryczny.

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Tak, rozdzielnica jest wyposażona w standardowe szyny montażowe DIN, umożliwiające montaż do 144 modułów.
• Jaka jest różnica między wersją podtynkową a natynkową? Wersja podtynkowa (BF-UT) ma głębokość 127 mm, natomiast wersja natynkowa (BF-O) ma głębokość 140 mm. Komponenty wewnętrzne pozostają identyczne.
• Czy drzwi transparentne można zamontować tak, aby otwierały się w obie strony? Konstrukcja rozdzielnic EATON BF zazwyczaj pozwala na zmianę kierunku otwierania drzwi (lewo/prawo) w zależności od potrzeb instalacji.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, rozdzielnica BF-UT-6/144-P jest przeznaczona do zastosowań wewnętrznych w budownictwie mieszkaniowym i komercyjnym.
