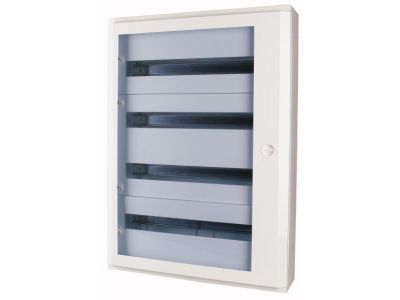

Rozdzielnice modułowa 6x24 moduły n/t, drzwi transparentne, BF-OT-6/144-P | 289132 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa EATON z serii BF, model BF-OT-6/144-P o numerze katalogowym 289132, to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Konstrukcja charakteryzuje się pojemnością wynoszącą aż 144 moduły standardowe, rozmieszczone w układzie 6 rzędów po 24 moduły każdy. Wykonanie z wysokiej jakości blachy stalowej lakierowanej proszkowo na kolor biały zapewnia nie tylko estetyczny wygląd, ale przede wszystkim wysoką odporność mechaniczną i trwałość antykorozyjną.

• Pojemność 144 modułów: Pozwala na montaż rozbudowanej aparatury modułowej, w tym wyłączników nadprądowych, różnicowoprądowych oraz elementów automatyki budynkowej.
• Drzwi transparentne: Umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, co podnosi komfort eksploatacji.
• Płytka konstrukcja: Głębokość wynosząca zaledwie 140 mm sprawia, że model natynkowy idealnie komponuje się z nowoczesnymi wnętrzami, nie zajmując nadmiernej przestrzeni.
• Unifikacja części: Identyczne elementy składowe dla wersji natynkowych i podtynkowych ułatwiają serwisowanie i ewentualną rozbudowę systemu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnice serii BF spełniają wymagania normy IEC/EN 62208, co definiuje je jako puste obudowy do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki zastosowaniu blachy stalowej, obudowa zapewnia odpowiednią klasę ochronności oraz wytrzymałość na uderzenia mechaniczne, co jest kluczowe w obiektach użyteczności publicznej.

Zastosowanie

Rozdzielnica BF-OT-6/144-P znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego wielorodzinnego oraz w obiektach komercyjnych i użyteczności publicznej. Dzięki swojej uniwersalności może być montowana na ścianach o różnej strukturze, w tym na ścianach gipsowo-kartonowych. Jest to idealny wybór dla:

• Głównych tablic rozdzielczych w apartamentach i domach jednorodzinnych.
• Rozdzielnic piętrowych w biurowcach i hotelach.
• Systemów sterowania oświetleniem i klimatyzacją, gdzie wymagana jest duża liczba modułów sterujących.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy BF-OT-6/144-P powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Należy upewnić się, że ściana posiada odpowiednią nośność dla obudowy o wadze wynikającej z pełnego wyposażenia w aparaturę.
• Wprowadzanie przewodów: Konstrukcja umożliwia wygodne wprowadzenie przewodów od góry, dołu lub z tyłu obudowy, co ułatwia organizację okablowania.
• Moment dokręcania: Podczas montażu aparatury na szynach DIN należy przestrzegać momentów dokręcania zacisków zalecanych przez producentów osprzętu.
• Przestrzeń robocza: Zachowanie odpowiednich odstępów między rzędami (6x24) ułatwia układanie przewodów i zapewnia optymalną cyrkulację powietrza wewnątrz obudowy.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, rozdzielnica jest wyposażona w standardowe szyny montażowe TS 35 mm dla każdego z 6 rzędów.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja serii BF zazwyczaj pozwala na zmianę kierunku otwierania drzwi, co zwiększa elastyczność montażu w wąskich korytarzach.
• Jaki jest stopień ochrony tej obudowy? Standardowe wykonanie serii BF zapewnia stopień ochrony IP30, co jest wystarczające dla instalacji wewnątrz suchych pomieszczeń.
