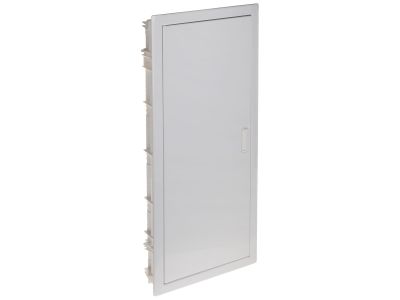

Rozdzielnica wnękowa RWN 4x12, IP40, drzwi metalowe | 602434 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Legrand z serii RWN o numerze katalogowym 602434 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych w budownictwie mieszkaniowym i komercyjnym. Konstrukcja charakteryzuje się czterema rzędami, z których każdy mieści 12 modułów o szerokości 17,5 mm, z możliwością rozszerzenia o dodatkowy 1 moduł w każdym rzędzie (układ 12+1). Łączna pojemność wynosząca do 52 modułów pozwala na swobodną konfigurację aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.

• Wytrzymałość mechaniczna: Produkt wyposażono w płaskie drzwi metalowe o grubości 6 mm, które zapewniają estetyczny wygląd oraz wysoką odporność na uszkodzenia mechaniczne (IK07).
• Bezpieczeństwo: II klasa ochronności gwarantuje pełną izolację, co eliminuje konieczność uziemiania samej obudowy, podnosząc standard bezpieczeństwa użytkowania.
• Stopień ochrony IP40: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co jest optymalnym rozwiązaniem dla wnętrz budynków.
• Kompletne wyposażenie: Rozdzielnica dostarczana jest z fabrycznymi listwami przyłączeniowymi N+PE, co znacząco przyspiesza proces okablowania i zapewnia porządek wewnątrz obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z normą PN-EN 60439-3, co potwierdza jego przydatność do użytkowania przez osoby niewykwalifikowane w instalacjach domowych oraz profesjonalnych. Spełnienie rygorystycznych wymogów bezpieczeństwa i jakościowych marki Legrand gwarantuje długowieczność komponentów oraz stabilność parametrów izolacyjnych w całym cyklu życia produktu. Kolorystyka zgodna z paletą RAL 9010 (czysta biel) ułatwia integrację z nowoczesną architekturą wnętrz.

Zastosowanie

Rozdzielnica RWN 4x12 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki dużej pojemności (48-52 moduły) idealnie sprawdza się jako główny punkt rozdziału energii w apartamentach, domach jednorodzinnych oraz biurach. Jest to doskonały wybór dla instalatorów poszukujących produktu łączącego estetykę wykonania (płaskie drzwi metalowe licujące się ze ścianą) z funkcjonalnością i łatwością montażu aparatury sterowniczej i zabezpieczającej.

Wskazówki Montażowe

Montaż wnękowy wymaga przygotowania odpowiedniego otworu w ścianie, zapewniającego stabilne osadzenie korpusu rozdzielnicy. Dzięki przemyślanej konstrukcji, instalator ma zapewnioną odpowiednią przestrzeń za szynami TH35 na prowadzenie przewodów, co minimalizuje ryzyko przegrzewania się styków. Podczas instalacji listew N+PE należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny. Płaskie drzwi metalowe o grubości 6 mm pozwalają na dyskretny montaż, niemal całkowicie zlicowany z powierzchnią tynku.

FAQ

• Czy rozdzielnica posiada listwy zaciskowe w zestawie? Tak, produkt jest fabrycznie wyposażony w listwy przyłączeniowe N oraz PE, co ułatwia szybki montaż instalacji.
• Jaka jest rzeczywista pojemność modułowa? Rozdzielnica posiada 4 rzędy, a każdy z nich mieści 12 modułów podstawowych plus 1 moduł dodatkowy, co daje łącznie do 52 modułów 17,5 mm.
• Czy drzwi można zamontować tak, aby otwierały się w obie strony? Konstrukcja rozdzielnic Legrand RWN zazwyczaj pozwala na zmianę kierunku otwierania drzwi, co zwiększa elastyczność dopasowania do warunków lokalowych.
• Jaki jest stopień odporności na uderzenia? Rozdzielnica posiada parametr IK07, co oznacza wysoką odporność na uderzenia mechaniczne, szczególnie istotną przy zastosowaniu drzwi metalowych.
