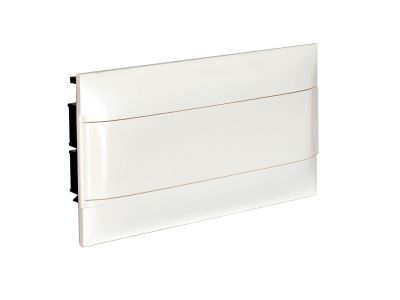

Rozdzielnica wnękowa Practibox S 1X18 z drzwiami białymi, do ścian pustych | 137406 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S 1x18 (symbol 137406) przeznaczona do montażu w ścianach pustych. Oferuje 18 modułów w jednym rzędzie, co zapewnia kompaktową zabudowę i elastyczne rozmieszczenie aparatury modułowej. Dzięki stopniowi ochrony IP40 oraz odporności mechanicznej IK07 rozdzielnica jest zabezpieczona przed wnikaniem ciał stałych i uszkodzeniami mechanicznymi. II klasa ochronności eliminuje konieczność uziemiania obudowy, a materiał izolacyjny samogasnący (850°C) zwiększa bezpieczeństwo pożarowe. W zestawie znajdują się listwy przyłączeniowe N i PE, umożliwiające szybkie i bezpieczne przyłączenie przewodów.

• Liczba modułów: 18 (1 rząd): Wystarczająca przestrzeń do zabudowy wyłączników, styczników, przycisków i innych aparatów modułowych w kompaktowej obudowie.
• Stopień ochrony IP40 / IK07: Skuteczna ochrona przed wnikaniem ciał obcych o średnicy ≥1 mm oraz odporność na uderzenia mechaniczne, co gwarantuje trwałość w typowych warunkach eksploatacji.
• II klasa ochronności: Brak konieczności uziemiania obudowy – konstrukcja z izolacją podwójną lub wzmocnioną, upraszczająca instalację i zwiększająca bezpieczeństwo.
• Materiał izolacyjny samogasnący (850°C): Obudowa wykonana z tworzywa trudnopalnego, które w przypadku pożaru nie podtrzymuje płomienia i ogranicza rozprzestrzenianie się ognia.
• Listwy przyłączeniowe N (1x25 mm² + 12x16 mm²) i PE (1x25 mm² + 12x16 mm²): Umożliwiają wygodne i bezpieczne przyłączenie przewodów neutralnych i ochronnych, zgodnie z wymogami systemu TN-S.

Zgodność z Normami

Rozdzielnica Practibox S 1x18 jest zgodna z normami IEC/EN 60670-24 (wymagania dla puszek i obudów do sprzętu elektroinstalacyjnego) oraz IEC/EN 61439-3 (rozdzielnice do rozdziału energii elektrycznej w budynkach mieszkalnych i podobnych). Posiada certyfikat CE i jest przeznaczona do tworzenia zestawów rozdzielnicowych spełniających wymogi tych norm.

Zastosowanie

Rozdzielnica wnękowa Practibox S znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz użyteczności publicznej, szczególnie w ścianach pustych (z płyt gipsowo-kartonowych, cegły drążonej itp.).

• Dystrybucja energii elektrycznej w obwodach oświetleniowych, gniazd wtyczkowych i odbiorników stałych.
• Zabudowa aparatury modułowej: wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków i przełączników.
• Tworzenie rozdzielnic piętrowych lub mieszkaniowych w systemie TN-S, z wydzieloną szyną N i PE.
• Modernizacja istniejących instalacji – kompaktowe wymiary (235 x 436 x 72 mm) ułatwiają zabudowę w istniejących wnękach.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę należy osadzić w ścianie pustej zgodnie z instrukcją producenta – zalecane jest użycie kołków rozporowych dostosowanych do rodzaju ściany. Wszystkie połączenia wykonuj z zachowaniem momentu dokręcania zgodnie z dokumentacją techniczną. Przekrój przewodów dobierz do spodziewanego obciążenia prądowego – listwy N i PE przystosowane są do przewodów o maksymalnym przekroju 25 mm² na wejściu oraz 16 mm² na odgałęzieniach. Drzwi pełne białe chronią przed przypadkowym dostępem i umożliwiają estetyczne wykończenie.

FAQ

• Jaki stopień ochrony ma rozdzielnica Practibox S 1x18? Rozdzielnica posiada stopień ochrony IP40 (ochrona przed wnikaniem ciał stałych o średnicy ≥1 mm) oraz wytrzymałość mechaniczną IK07 (odporność na uderzenia energią 2 J).
• Czy rozdzielnica jest dostarczana z listwami N i PE? Tak, w zestawie znajdują się listwy neutralne (N) i ochronne (PE) o parametrach: N – 1x(1x25 mm² + 12x16 mm²), PE – 1x(1x25 mm² + 12x16 mm²).
• Jakie są wymiary rozdzielnicy? Wysokość: 235 mm, szerokość: 436 mm, głębokość skrzynki: 72 mm. Przeznaczona do montażu w ścianach pustych.
