Rozdzielnica wisząca IP55/II 800x1100x275, univers | FR73S Hager

Opis i Kluczowe Cechy

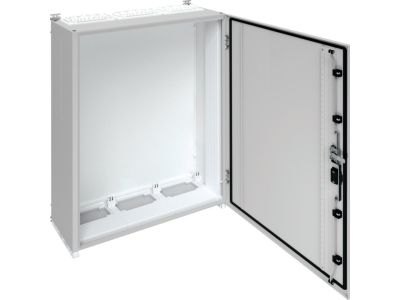

Rozdzielnica wisząca univers o symbolu FR73S to obudowa elektryczna zaprojektowana do montażu natynkowego w instalacjach przemysłowych i budynkowych. Dzięki stopniowi ochrony IP55 oraz II klasie ochronności zapewnia bezpieczną pracę urządzeń wewnątrz w warunkach podwyższonej wilgotności i zapylenia. Wymiary zewnętrzne 800x1100x275 mm (wys. x szer. x gł.) umożliwiają zabudowę rozbudowanych zestawów aparatury modułowej. Obudowa wykonana z materiałów izolacyjnych, nie wymaga uziemienia ochronnego.

• Stopień ochrony IP55: odporność na kurz i strugi wody – nadaje się do instalacji na zewnątrz budynków oraz w pomieszczeniach wilgotnych.
• II klasa ochronności (izolacja podwójna): nie wymaga przewodu ochronnego PE, co upraszcza instalację i zwiększa bezpieczeństwo użytkowania.
• Wymiary 800 x 1100 x 275 mm: przestronna komora montażowa do swobodnego rozmieszczenia aparatury modułowej, listew zaciskowych i szyn.
• Montaż wiszący: łatwe mocowanie do ściany za pomocą kołków rozporowych (w zestawie lub osobno) – stabilne i trwałe.
• Uniwersalna konstrukcja: przystosowana do standardowej szyny TH35 (DIN) oraz szyn perforowanych (wymagany montaż własny).

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich (DIN) oraz posiada certyfikat CE. Zastosowana II klasa ochronności zgodna z PN-EN 61140. Stopień ochrony IP55 według PN-EN 60529.

Zastosowanie

Rozdzielnica wisząca FR73S dedykowana jest do rozdziału energii i sterowania w obiektach przemysłowych, magazynowych, rolniczych oraz w budownictwie mieszkaniowym i użyteczności publicznej.

• Główny rozdzielnik w warsztatach, halach produkcyjnych i na placach budowy.
• Instalacje w kotłowniach, pralniach, myjniach oraz innych pomieszczeniach o podwyższonej wilgotności.
• Zasilanie maszyn, urządzeń technologicznych oraz oświetlenia zewnętrznego.
• Jako rozdzielnica podlicznikowa w budynkach wielorodzinnych lub biurowych.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace wewnątrz obudowy powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Obudowę mocować do ściany za pomocą odpowiednich kołków (np. M8) w miejscu zapewniającym stabilność. Wewnętrzne okablowanie prowadzić zgodnie z dokumentacją techniczną, a przekroje przewodów dobierać do maksymalnego prądu obciążenia. Szynę TH35 (DIN) oraz inne akcesoria montażowe należy zamocować zgodnie z instrukcją producenta. Przed zamknięciem drzwi sprawdzić szczelność uszczelek.

FAQ

• Czy obudowa nadaje się do stosowania na zewnątrz? Tak, stopień ochrony IP55 chroni przed wnikaniem kurzu oraz strugami wody, jednak w przypadku bezpośredniego opadu zaleca się zastosowanie daszka ochronnego. Obudowa jest odporna na promieniowanie UV.
• Czy wymaga uziemienia ochronnego? Nie, rozdzielnica posiada II klasę ochronności (izolacja podwójna), co oznacza, że nie wymaga przewodu PE. Należy zachować odpowiednie odległości izolacyjne wewnątrz.
• Jakie są wymiary wewnętrzne obudowy? Producent nie podaje dokładnych wymiarów wewnętrznych, jednak przy zewnętrznych 800x1100x275 mm dostępna przestrzeń montażowa jest wystarczająca dla większości standardowych rozdzielnic modułowych (do ok. 80 modułów przy szynie DIN).
