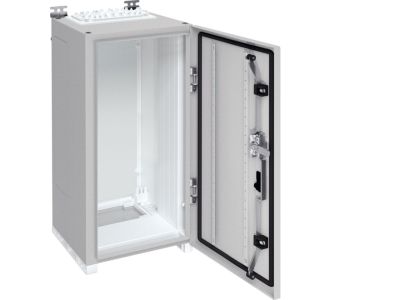

Rozdzielnica wisząca IP55/II 300x650x275mm, Univers | FR41S Hager

Opis i Kluczowe Cechy

Rozdzielnica wisząca Univers FR41S to obudowa o stopniu ochrony IP55 i II klasie ochronności, zaprojektowana do montażu aparatury modułowej w instalacjach wymagających odporności na warunki zewnętrzne. Wymiary 300x650x275 mm zapewniają kompaktową, a zarazem pojemną przestrzeń dla wyłączników, styczników, przekaźników i bardziej zaawansowanych urządzeń, takich jak softstarty czy przetwornice częstotliwości. Dzięki solidnej konstrukcji gwarantuje bezpieczną pracę w środowiskach przemysłowych.

• Stopień ochrony IP55: Skuteczna ochrona przed wnikaniem pyłu i wody (strumienie wodne), co umożliwia montaż na zewnątrz lub w pomieszczeniach wilgotnych bez ryzyka uszkodzenia wewnętrznej aparatury.
• II klasa ochronności: Podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego (PE), zwiększając bezpieczeństwo użytkownika i upraszczając instalację.
• Wymiary 300x650x275 mm: Optymalna wielkość umożliwiająca zabudowę zestawu aparatów modułowych przy zachowaniu ergonomii rozdzielnicy w wersji wiszącej.
• Uniwersalne przeznaczenie: Obudowa przygotowana do montażu typowych urządzeń elektrycznych (wyłączników nadprądowych, styczników, przekaźników) oraz bardziej zaawansowanych komponentów, takich jak softstarty i przetwornice częstotliwości – według indywidualnych potrzeb projektu.
• Konstrukcja z tworzywa sztucznego lub metalu? Producent nie podał materiału obudowy; w praktyce obudowy IP55 są często wykonywane z tworzyw termoplastycznych lub stali nierdzewnej – uniwersalna rozdzielnica nadaje się do większości zastosowań wymagających trwałej obudowy wiszącej.

Zgodność z Normami

Rozdzielnica FR41S Univers jest zgodna z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Stopień ochrony IP55 oraz II klasa ochronności są potwierdzone przez producenta. W dokumentacji technicznej nie wskazano konkretnych norm, jednak produkt spełnia wymogi dyrektyw niskonapięciowej (LVD) i EMC, co gwarantuje bezpieczną eksploatację w instalacjach budynkowych i przemysłowych.

Zastosowanie

Rozdzielnica wisząca Univers FR41S dedykowana jest do miejsc, gdzie wymagana jest odporność na kurz i wilgoć oraz bezpieczna izolacja. Sprawdza się w różnorodnych scenariuszach przemysłowych i bytowych.

• Sterowanie i zabezpieczanie obwodów silników, pomp, wentylatorów w środowiskach przemysłowych z narażeniem na wodę.
• Instalacja w warsztatach, halach produkcyjnych, garażach – jako rozdzielnica podrzędna lub sterownicza.
• Zastosowanie w budynkach użyteczności publicznej (szkoły, hale sportowe) wymagających obudowy IP55 w strefach wilgotnych.
• Montaż na zewnątrz pod zadaszeniem (np. w oborach, magazynach) – pyło- i wodoszczelna obudowa chroni aparaturę.

Wskazówki Montażowe

Montaż rozdzielnicy FR41S może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu. Obudowę mocuje się do ściany za pomocą dostarczonych uchwytów lub przez otwory montażowe (zgodnie z instrukcją producenta). Aparaturę wewnątrz instaluje się na standardowych szynach TH35 (nie dołączonych do rozdzielnicy). Przekrój przewodów zasilających i odchodzących należy dobrać zgodnie z normami PN-HD 60364 oraz z uwzględnieniem prądów znamionowych zabudowanych urządzeń. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta. Podczas instalacji należy zachować wymagane odstępy izolacyjne i nie przekraczać maksymalnego rozpraszania ciepła wewnątrz obudowy.

FAQ

• Czy rozdzielnica FR41S nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP55 zapewnia ochronę przed strumieniami wody i pyłem, co umożliwia stosowanie pod dachem na zewnątrz budynku. W przypadku bezpośredniego narażenia na deszcz zalecamy dodatkowe zadaszenie lub – jeśli producent przewidział – odpowiednie uszczelnienie.
• Jaki jest stopień ochrony obudowy? IP55 – pyłoszczelna (pierwsza cyfra 5) oraz chroniona przed strugami wody (druga cyfra 5). Nie jest odporna na długotrwałe zanurzenie.
• Jaka jest II klasa ochronności i czy wymaga uziemienia? II klasa ochronności oznacza podwójną izolację urządzenia, dzięki czemu nie wymaga ono dodatkowego przewodu ochronnego (uziemienia). Obudowa nie ma zacisku ochronnego.
