Rozdzielnica stojąca IP55/II 1300x1850x400 + cokół 100mm, Univers | FR25H1 Hager

Opis i Kluczowe Cechy

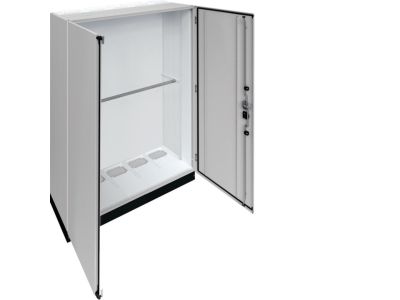

Rozdzielnica stojąca Univers FR25H1 o stopniu ochrony IP55 i klasie ochronności II przeznaczona do zabudowy aparatury elektrycznej. Wymiary całkowite 1300 x 1850 x 400 mm wraz z cokołem o wysokości 100 mm zapewniają wystarczającą przestrzeń do montażu rozdzielnic podrzędnych, wyłączników głównych oraz modułowej aparatury sterowniczej. Konstrukcja o podwójnej izolacji (klasa II) eliminuje konieczność uziemiania obudowy, skracając czas instalacji i zwiększając bezpieczeństwo użytkowania.

• Stopień ochrony IP55: Pyłoszczelność oraz ochrona przed strugami wody – rozdzielnica może być instalowana w pomieszczeniach o podwyższonej wilgotności oraz na zewnątrz pod zadaszeniem.
• Klasa ochronności II: Podwójna izolacja – brak potrzeby stosowania zacisku ochronnego (PE), co upraszcza okablowanie i redukuje ryzyko błędów montażowych.
• Wymiary 1300 x 1850 x 400 mm: Duża pojemność umożliwia zabudowę wielu obwodów oraz montaż aparatury o większych gabarytach (np. wyłączników głównych, styczników mocy).
• Cokół o wysokości 100 mm: Ułatwia doprowadzenie kabli od dołu oraz poprawia wentylację wnętrza rozdzielnicy.
• Konstrukcja stojąca: Nie wymaga mocowania do ściany – można swobodnie ustawić na podłożu, co ułatwia reorganizację instalacji w przyszłości.

Zgodność z Normami

Rozdzielnica spełnia wymagania europejskich norm dotyczących obudów rozdzielczych (oznakowanie CE). Klasa ochronności II zgodna z wymogami dotyczącymi urządzeń o podwójnej izolacji. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica stojąca Univers FR25H1 przeznaczona jest do dystrybucji energii elektrycznej oraz zabudowy aparatury sterowniczej i zabezpieczającej w obiektach wymagających dużej liczby obwodów.

• Główne rozdzielnice w halach przemysłowych, magazynach i warsztatach.
• Węzły rozdziału energii w budynkach handlowych, biurowych i użyteczności publicznej.
• Instalacja aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki) oraz wyłączników głównych i rozłączników.
• Obiekty, w których wymagana jest odporność na wilgoć i zapylenie (np. stacje uzdatniania wody, myjnie, hale produkcyjne).

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Rozdzielnicę ustawić na równej, niepalnej powierzchni – cokół umożliwia swobodne prowadzenie kabli od dołu. Przekroje przewodów oraz zabezpieczenia dobierać zgodnie z obowiązującymi normami i dokumentacją techniczną urządzeń wewnętrznych. Nie przekraczać dopuszczalnych obciążeń prądowych wynikających z przepisów oraz zaleceń producenta aparatury.

FAQ

• Jaki jest stopień ochrony rozdzielnicy? Rozdzielnica posiada stopień ochrony IP55 – jest pyłoszczelna oraz chroni przed strugami wody. Może być stosowana na zewnątrz, pod warunkiem uniknięcia bezpośredniego zalewania.
• Czy rozdzielnica wymaga uziemienia obudowy? Nie. Dzięki klasie ochronności II (podwójna izolacja) obudowa nie wymaga przyłączania do przewodu ochronnego PE. Należy jednak pamiętać o uziemieniu wszystkich metalowych części aparatury wewnątrz rozdzielnicy.
• Jakie są wymiary całkowite z cokołem? Wymiary zewnętrzne: wysokość 1300 mm (plus cokół 100 mm – łączna wysokość 1400 mm), szerokość 1850 mm, głębokość 400 mm.
