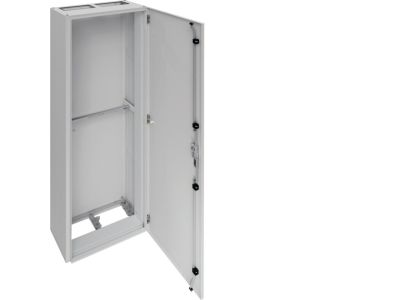

Rozdzielnica stojąca IP41/I 550x1850x275mm, Univers | FS22E Hager

Opis i Kluczowe Cechy

Rozdzielnica stojąca Univers FS22E przeznaczona do montażu wewnątrz pomieszczeń. Dzięki stopniowi ochrony IP41 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, co umożliwia bezpieczną pracę w suchych pomieszczeniach przemysłowych i komercyjnych. Wymiary obudowy 550 x 1850 x 275 mm oferują przestrzeń do zabudowy aparatury modułowej, a stojąca konstrukcja ułatwia prowadzenie okablowania i serwisowanie.

• Stopień ochrony IP41: Zabezpiecza wnętrze rozdzielnicy przed pyłem i wilgocią w typowych warunkach suchych pomieszczeń, co zwiększa niezawodność instalacji.
• Wymiary 550x1850x275 mm: Wysoka obudowa pozwala na montaż wielu rzędów aparatury i wygodne prowadzenie przewodów w pionie.
• Konstrukcja stojąca: Nie wymaga wieszania na ścianie, zapewnia stabilność i łatwy dostęp od frontu do drzwi oraz od tyłu do przepustów kablowych.
• Symbol katalogowy FS22E: Pozwala na jednoznaczną identyfikację produktu w systemie zamówień i dokumentacji technicznej Univers.

Zgodność z Normami

Rozdzielnica została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej w zakresie kompatybilności i bezpieczeństwa użytkowania.

Zastosowanie

Rozdzielnica stojąca Univers FS22E sprawdza się w obiektach, gdzie wymagana jest duża pojemność montażowa i łatwy dostęp do wewnętrznych połączeń. Znajduje zastosowanie jako:

• Główna rozdzielnica budynków mieszkalnych, biurowych i przemysłowych, gdzie koncentruje się zasilanie oraz zabezpieczenia nadprądowe.
• Rozdzielnica w halach produkcyjnych i magazynach, w której umieszczane są styczniki, przekaźniki, sterowniki PLC oraz wyłączniki silnikowe.
• Podrozdzielnica w obiektach użyteczności publicznej (szkoły, szpitale, centra handlowe) do rozdziału energii i zasilania podtablic.
• Obudowa dla układów automatyki budynkowej – sterowania oświetleniem, wentylacją czy ogrzewaniem.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Rozdzielnicę należy ustawić na równej, niepalnej podłodze, zapewnić stabilność i wypoziomować. Doprowadzenie i wyprowadzenie przewodów realizować przez przygotowane przepusty kablowe. Zaciski wewnętrzne dokręcać momentem zgodnym z dokumentacją dołączonych urządzeń. Przekrój przewodów dobrać do spodziewanego prądu obciążenia zgodnie z normami instalacyjnymi.

FAQ

• Jaki jest stopień ochrony rozdzielnicy Univers FS22E? Rozdzielnica posiada stopień ochrony IP41 – jest odporna na wniknięcie ciał stałych o średnicy większej niż 1 mm oraz na bryzgi wody z każdego kierunku. Przeznaczona do wnętrz suchych.
• Jakie są wymiary zewnętrzne rozdzielnicy? Wymiary wynoszą 550 mm (szerokość) x 1850 mm (wysokość) x 275 mm (głębokość). Wewnętrzna przestrzeń montażowa jest dostosowana do standardowych szyn TH35 i paneli montażowych.
• Czy rozdzielnica wymaga montażu na fundamencie? Producent nie precyzuje wymogu fundamentu. Należy postawić ją na stabilnej, równej powierzchni podłogi i zabezpieczyć przed przesunięciem zgodnie z projektem instalacji. W razie potrzeby można zastosować śruby kotwiące przez otwory w podstawie (jeśli występują).
