Rozdzielnica stojąca IP30, bez wyposażenia 2060x400x300 mm(WxSxG), BP-F-400/20/3 Profi+ | 102056 Eaton

Alternatywny kod produktu: BP-F-400/20/3

Opis i Kluczowe Cechy

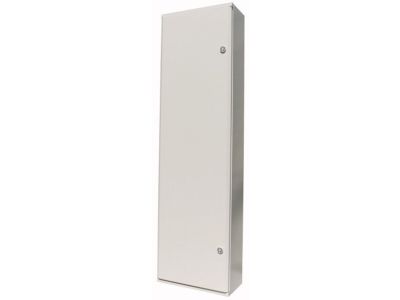

Rozdzielnica stojąca Profi+ o symbolu 102056 to pusta obudowa o wymiarach 2060x400x300 mm (wysokość x szerokość x głębokość) i stopniu ochrony IP30. Przeznaczona do samodzielnego montażu aparatury modułowej i rozdzielczej w instalacjach przemysłowych i komercyjnych. Klasa ochronności I zapewnia podstawową ochronę przed porażeniem, a konstrukcja umożliwia łączenie rozdzielnic zarówno szeregowo, jak i pionowo.

• Stopień ochrony IP30: Zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, bezpieczna praca w suchych pomieszczeniach o standardowych warunkach.
• Klasa ochronności I: Umożliwia bezpieczne uziemienie obudowy, zwiększając ochronę użytkownika przed porażeniem elektrycznym.
• Wymiary 2060x400x300 mm: Duża pojemność pozwala na instalację rozbudowanych układów aparatury modułowej.
• Możliwość łączenia szeregowego i pionowego: Elastyczność konfiguracji – można tworzyć większe zestawy rozdzielcze bez konieczności stosowania dodatkowych szaf.
• Pusta obudowa: Wolna od wyposażenia – umożliwia indywidualne zaprojektowanie i montaż dowolnej aparatury zgodnie z potrzebami instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymogi europejskich norm bezpieczeństwa dla obudów rozdzielnic niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi. Konstrukcja odpowiada standardom DIN dla szyn montażowych i systemów rozdzielczych.

Zastosowanie

Rozdzielnica stojąca Profi+ znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna, wolnostojąca szafa dystrybucyjna dla aparatury modułowej. Szczególnie polecana w obiektach przemysłowych, biurach, magazynach oraz budynkach użyteczności publicznej.

• Jako główna rozdzielnica zasilająca w halach produkcyjnych i magazynowych.
• Do dystrybucji energii w obiektach handlowych i administracyjnych.
• Jako szafa sterownicza dla systemów automatyki budynkowej (BMS).
• Jako wolnostojące stanowisko pomiarowe w serwerowniach i laboratoriach.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Obudowę należy stabilnie umocować do podłoża (posadzki) za pomocą dostarczonych lub dedykowanych kotew. Wewnątrz można montować szyny TH35 oraz aparaturę modułową zgodnie z dokumentacją producenta. Przekroje przewodów należy dobrać do obciążalności prądowej projektowanych obwodów. Przed pierwszym włączeniem sprawdzić skuteczność uziemienia.

FAQ

• Czy rozdzielnica jest wyposażona w aparaturę? Nie, obudowa jest pusta – dostarczana bez wyposażenia wewnętrznego. Należy ją samodzielnie wyposażyć w wymagane zabezpieczenia, styczniki, listwy zaciskowe itp.
• Jaki jest stopień ochrony rozdzielnicy? IP30 – zapewnia ochronę przed wnikaniem przedmiotów o średnicy powyżej 12,5 mm i nie chroni przed wnikaniem wody. Przeznaczona do montażu w suchych pomieszczeniach.
• Czy można łączyć rozdzielnice serii Profi+ w zestawy? Tak, konstrukcja obudowy umożliwia łączenie szeregowe (bok do boku) oraz pionowe (dół do góry) z użyciem dedykowanych łączników (akcesoria dodatkowe).
