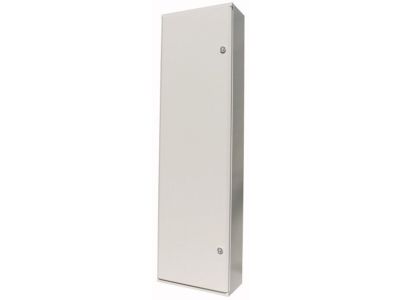

Rozdzielnica stojąca IP30, bez wyposażenia 2060x1000x300mm (WxSxG), BP-F-1000/20/3 Profi+ | 102322 Eaton

Alternatywny kod produktu: BP-F-1000/20/3

Opis i Kluczowe Cechy

Rozdzielnica stojąca BP-F-1000/20/3 Profi+ (indeks 102322) o wymiarach 2060 x 1000 x 300 mm (wys. x szer. x gł.) i stopniu ochrony IP30. Obudowa bez wyposażenia daje pełną swobodę konfiguracji aparatury modułowej oraz przemysłowej w instalacjach wewnętrznych.

• Wymiary 2060 x 1000 x 300 mm (WxSxG): Duża pojemność użytkowa umożliwia zabudowę rozbudowanych układów rozdziału energii, sterowania i automatyki.
• Stopień ochrony IP30: Skuteczna ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm – odpowiednia do montażu w suchych pomieszczeniach przemysłowych i komercyjnych.
• Klasa ochronności I: Zapewniona ciągłość połączeń ochronnych pod warunkiem prawidłowego uziemienia – bezpieczeństwo użytkowania.
• Możliwość łączenia szeregowego i pionowego (seria Profi+): Elastyczne tworzenie zestawów rozdzielnic dopasowanych do potrzeb instalacji bez konieczności stosowania dodatkowych przejściówek.
• Obudowa bez wyposażenia: Dowolny dobór aparatury modułowej (bezpieczniki, wyłączniki, styczniki) według projektu instalacji elektrycznej.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz standardów DIN dla obudów rozdzielnic. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stopień ochrony IP30 odpowiada klasyfikacji według normy IEC 60529.

Zastosowanie

Rozdzielnica stojąca Profi+ to uniwersalna obudowa do montażu w instalacjach przemysłowych, komercyjnych oraz w budynkach użyteczności publicznej. Przeznaczona do zabudowy aparatury modułowej, przemysłowej oraz elementów sterowania i sygnalizacji.

• Główny rozdziel energetyczny w halach produkcyjnych i magazynach.
• Rozdzielnica piętrowa w budynkach wielorodzinnych lub biurowcach.
• Węzeł sterowania oświetleniem i klimatyzacją w obiektach komercyjnych.
• Konstrukcja nośna dla systemów automatyki budynkowej (BMS) oraz sterowników PLC.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Obudowę ustawić na równej, niepalnej powierzchni i solidnie przymocować do podłoża zgodnie z instrukcją producenta. Wykonać połączenie ochronne (uziemienie) przewodem o odpowiednim przekroju – obudowa klasy I wymaga ciągłości przewodu PE. Przekroje przewodów roboczych dobrać do przewidywanego obciążenia oraz warunków zwarciowych. Uwaga: wersja bez wyposażenia wymaga indywidualnego doboru i montażu aparatury modułowej.

FAQ

• Czy mogę łączyć rozdzielnice ze sobą? Tak, konstrukcja serii Profi+ umożliwia łączenie szeregowe i pionowe, co pozwala na budowę rozbudowanych zestawów rozdzielnic bez dodatkowych elementów łączących.
• Jaki jest stopień ochrony tej rozdzielnicy? Obudowa posiada stopień ochrony IP30 – chroni przed ciałami stałymi o średnicy powyżej 2,5 mm i jest odpowiednia do montażu wewnątrz suchych pomieszczeń.
• Jaka jest maksymalna obciążalność prądowa? Seria Profi+ przeznaczona jest do pracy w układach o prądzie do 630 A (zależnie od konfiguracji i zastosowanej aparatury). Szczegółowe wartości dla konkretnego zestawu należy określić na etapie projektu.
