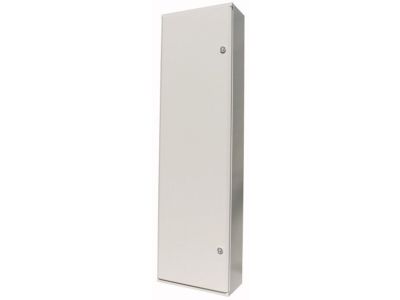

Rozdzielnica stojąca IP30 2060x600x250mm (WxSxG) BP-F-600/20/2,5 Profi+ | 119188 Eaton

Alternatywny kod produktu: BP-F-600/20/2,5

Opis i Kluczowe Cechy

Rozdzielnica stojąca Profi+ BP-F-600/20/2,5 (symbol 119188) to wolnostojąca szafa rozdzielcza o stopniu ochrony IP30, zaprojektowana do bezpiecznej i uporządkowanej dystrybucji energii w instalacjach przemysłowych i komercyjnych. Wymiary zewnętrzne 2060 x 600 x 250 mm (wys. x szer. x gł.) oraz wysokość płyty czołowej 1950 mm zapewniają odpowiednią przestrzeń dla rozbudowanych układów. Spawana konstrukcja ramy gwarantuje wyjątkową stabilność mechaniczną, a drzwi metalowe z zamkiem krzywkowym (z możliwością zmiany kierunku otwierania) podnoszą bezpieczeństwo użytkowania.

• Stopień ochrony IP30: ochrona przed dostępem do części czynnych oraz przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do suchych pomieszczeń technicznych i rozdzielni.
• Spawana konstrukcja stalowa: wysoka sztywność i trwałość mechaniczna, odporność na odkształcenia podczas eksploatacji i transportu.
• Duża przestrzeń wewnętrzna (2060 x 600 x 250 mm): ułatwia prowadzenie kabli, montaż aparatury modułowej i serwis – elastyczność w konfiguracji wyposażenia.
• Wymienna rama montażowa z tyłu: możliwość dostosowania wnętrza – montaż z ramą (np. szyny DIN) lub bez niej, w zależności od potrzeb instalacji.
• Uziemione pokrywy metalowe i drzwi z zamkiem krzywkowym: bezpieczeństwo przeciwporażeniowe i ochrona przed nieupoważnionym dostępem.

Zgodność z Normami

Rozdzielnica spełnia wymagania europejskich norm dotyczących niskonapięciowego sprzętu rozdzielczego i sterowniczego. Produkt posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej. Konstrukcja została zaprojektowana zgodnie z zasadami dobrej praktyki inżynierskiej oraz standardami DIN dla szaf wolnostojących.

Zastosowanie

Dzięki swojej uniwersalnej budowie i dużym wymiarom, rozdzielnica Profi+ sprawdzi się w wielu scenariuszach wymagających bezpiecznego rozdziału energii lub zabudowy aparatury modułowej.

• Główna rozdzielnica elektryczna w obiektach biurowych, handlowych i magazynowych.
• Dystrybucja energii w małych zakładach produkcyjnych lub warsztatach.
• Integracja układów sterowania i zabezpieczeń (styczniki, wyłączniki, przekaźniki, PLC) w jednej szafie.
• Rozdzielnica dla systemów automatyki budynkowej (oświetlenie, klimatyzacja, wentylacja).

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (świadectwo kwalifikacyjne SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Rozdzielnicę ustawić na równej, stabilnej powierzchni, zachowując wymagane odstępy serwisowe. Przewody dobierać do spodziewanego obciążenia prądowego, a momenty dokręcania połączeń śrubowych stosować zgodnie z dokumentacją techniczną producenta. Instalację uziemiającą należy wykonać zgodnie z obowiązującymi przepisami.

FAQ

• Czy rozdzielnica ma fabrycznie zamontowane szyny DIN? Nie. W standardowym wyposażeniu dostarczana jest rama montażowa (z tyłu) bez szyn DIN. Szyny można zamontować samodzielnie na ramie w zależności od potrzeb.
• Jaki stopień ochrony ma rozdzielnica i gdzie można ją stosować? Stopień ochrony IP30 – chroni przed wnikaniem ciał o średnicy powyżej 2,5 mm, ale nie jest odporna na działanie wody. Zalecana do suchych pomieszczeń technicznych, rozdzielni i wnętrz budynków.
• Czy drzwi można otwierać w prawo lub w lewo? Tak. Zamek krzywkowy oraz konstrukcja drzwi metalowych umożliwiają zmianę kierunku otwierania (lewa/prawa) podczas montażu.
