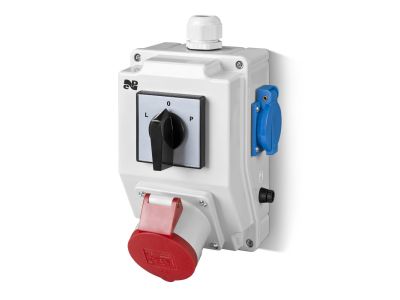

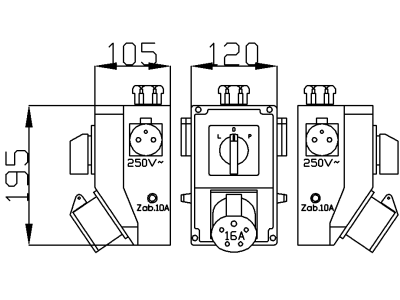

Rozdzielnica RS-Z wyłącznik L-0-P, 3P+N+Z 16A, 2x2P+Z 230V | 6273-20 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica siłowa serii RS-Z, symbol 6273-20, to kompaktowe urządzenie łączące wyłącznik L-0-P, obwód trójfazowy 3P+N+Z o prądzie znamionowym 16 A oraz dwa obwody jednofazowe 2P+Z 230 V. Napięcie znamionowe 400 V umożliwia zasilanie odbiorników trójfazowych w instalacjach przemysłowych i budynkowych. Stopień ochrony IP65 (w zależności od zainstalowanych gniazd w zestawie) oraz odporność na uderzenia IK08 gwarantują niezawodną pracę w wymagających warunkach. Szeroki zakres temperatur od -20°C do +70°C pozwala na stosowanie w różnych klimatach.

• Wyłącznik L-0-P: Umożliwia wybór trybu pracy (lewo – 0 – prawo) – np. przełączanie między dwoma źródłami zasilania lub sterowanie kierunkiem obrotów silnika.
• Obwód 3P+N+Z 16 A: Zapewnia bezpieczne zasilanie odbiorników trójfazowych o znacznym obciążeniu, z wbudowanym zaciskiem neutralnym i ochronnym.
• Dwa obwody 2P+Z 230 V: Umożliwiają podłączenie dwóch niezależnych gniazd lub odbiorników jednofazowych, co zwiększa elastyczność instalacji.
• Stopień ochrony IP65 (w zależności od gniazd) i odporność IK08: Chronią przed pyłem, strugami wody i przypadkowymi uderzeniami – urządzenie nadaje się do pracy w halach, magazynach i na zewnątrz.
• Zaciski śrubowe N/PE oraz osłabienia do docięcia otworów: Ułatwiają szybkie i pewne podłączenie przewodów, a także precyzyjne dopasowanie otworów kablowych.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający bezpieczeństwo i jakość wykonania.

Zastosowanie

Rozdzielnica RS-Z sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne rozdział energii z możliwością przełączania trybów pracy i jednoczesne zasilanie odbiorników trój- i jednofazowych.

• Sterowanie maszynami produkcyjnymi z możliwością wyboru trybu pracy (L-0-P) – np. zmiana kierunku obrotów silnika.
• Zasilanie gniazd warsztatowych 230 V w trudnych warunkach (IP65) – dla elektronarzędzi i urządzeń przenośnych.
• Rozdział energii w szafach sterowniczych i rozdzielnicach podrzędnych – jako centralny punkt zasilania dla kilku obwodów.
• Automatyka budynkowa – przełączanie między siecią a agregatem prądotwórczym lub sterowanie oświetleniem awaryjnym.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie należy zamocować na równej, suchej powierzchni w pozycji pionowej. Przekrój przewodów dobierz do prądu znamionowego obwodu (16 A dla obwodu 3P+N+Z). Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. W przypadku instalacji w strefach zagrożonych wilgocią upewnij się, że wszystkie gniazda zastosowane w zestawie zapewniają wymagany stopień ochrony IP65. Po zakończeniu montażu sprawdź poprawność połączeń i wykonaj pomiary ochronne.

FAQ

• Jaki stopień ochrony ma rozdzielnica? Podana wartość IP65 dotyczy obudowy rozdzielnicy, ale ostateczny stopień ochrony całego zestawu zależy od zastosowanych gniazd – jeśli są one również IP65, całość zachowuje tę klasę.
• W jakim zakresie temperatur może pracować rozdzielnica? Dopuszczalna temperatura pracy wynosi od -20°C do +70°C, co pozwala na stosowanie w różnych warunkach klimatycznych, a także w pomieszczeniach nieogrzewanych.
• Jakie oznaczenia ma wyłącznik L-0-P? Pozycje wyłącznika oznaczają: L (lewo) – jeden obwód aktywny, 0 – wyłączenie, P (prawo) – drugi obwód aktywny. Służy np. do przełączania między dwoma źródłami lub zmiany kierunku obrotów.
