Rozdzielnica RS-Z wyłącznik 0-1, 3P+N+Z 16A, 2P+Z 230V | 6272-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

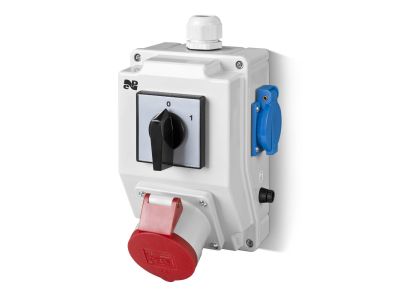

Rozdzielnica RS-Z z wyłącznikiem 0-1 (symbol 6272-00) to kompaktowe rozwiązanie do rozdziału energii w instalacjach trójfazowych. Wyposażona w wyłącznik główny o prądzie znamionowym 16 A, przystosowana do napięcia znamionowego 400 V. Stopień ochrony IP65 zapewnia odporność na wnikanie kurzu i strugi wody, co umożliwia montaż w trudnych warunkach środowiskowych. Odporność na uderzenia mechaniczne IK08 gwarantuje wytrzymałość obudowy w miejscach narażonych na przypadkowe uderzenia. Szeroki zakres temperatur pracy od -20°C do +70°C pozwala na eksploatację zarówno w chłodniach, jak i w gorących halach produkcyjnych. W zestawie znajdują się zaciski śrubowe N oraz PE ułatwiające podłączenie przewodów neutralnych i ochronnych.

• Stopień ochrony IP65: urządzenie odporne na kurz i strugi wody – może być instalowane na zewnątrz budynków lub w pomieszczeniach o podwyższonej wilgotności.
• Odporność na uderzenia IK08: wytrzymała obudowa chroni elementy wewnętrzne przed uszkodzeniami mechanicznymi w miejscach intensywnej eksploatacji.
• Zakres temperatur pracy -20°C do +70°C: niezawodne działanie w ekstremalnych warunkach termicznych, od mrozu po upał.
• Zaciski śrubowe N/PE w komplecie: szybki i bezpieczny montaż przewodów neutralnych i ochronnych bez konieczności dokupowania dodatkowych akcesoriów.
• Osłabienia na ściankach obudowy: umożliwiają precyzyjne wycięcie otworów na wprowadzenie przewodów, dostosowując rozdzielnicę do konkretnej instalacji.

Zgodność z Normami

Rozdzielnica RS-Z spełnia wymagania obowiązujących norm europejskich (seria EN 61439) oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z zasadami bezpieczeństwa elektrycznego, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica RS-Z z wyłącznikiem głównym 0-1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja energii oraz możliwość odcięcia zasilania całego obwodu. Sprawdza się zarówno w obiektach przemysłowych, jak i w inteligentnych instalacjach budynkowych.

• Główny wyłącznik zasilania w rozdzielnicach przemysłowych – umożliwia bezpieczne odcięcie napięcia przed pracami serwisowymi.
• Zasilanie maszyn i urządzeń w halach produkcyjnych, warsztatach oraz magazynach.
• Sterowanie oświetleniem zewnętrznym i wewnętrznym w strefach o podwyższonych wymaganiach ochronnych.
• Zasilanie układów automatyki budynkowej oraz szaf sterowniczych w instalacjach komercyjnych.

Wskazówki Montażowe

Montaż rozdzielnicy RS-Z może być wykonywany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę montuje się na ścianie za pomocą odpowiednich kołków rozporowych (w zestawie nie znajdują się elementy kotwiące). Przewody należy wprowadzić przez przygotowane otwory – w razie potrzeby skorzystać z osłabień na ściankach. Przekrój przewodów dobrać zgodnie z prądem znamionowym 16 A oraz obowiązującymi normami. Zaciski śrubowe N i PE dokręcić momentem podanym w dokumentacji technicznej producenta. Po zakończeniu montażu sprawdzić szczelność obudowy (uszczelki IP65).

FAQ

• Czy wyłącznik w rozdzielnicy jest podświetlany? Nie – wyłącznik główny 0-1 nie posiada podświetlenia; jego pozycję (0/wyłączone, 1/załączone) rozpoznaje się po położeniu dźwigni.
• Jaki stopień ochrony ma rozdzielnica? Stopień ochrony wynosi IP65, co oznacza całkowitą ochronę przed pyłem oraz odporność na strugi wody – można ją montować na zewnątrz pod zadaszeniem lub w wilgotnych pomieszczeniach.
• Jakie jest napięcie znamionowe rozdzielnicy? Napięcie znamionowe wynosi 400 V AC, a maksymalny prąd ciągły to 16 A. Urządzenie przeznaczone jest do pracy w sieciach trójfazowych z przewodem neutralnym i ochronnym.
