Rozdzielnica rn PRACIBOXS 1x22 drzwi przezroczyste | 137435 Legrand

Opis i Kluczowe Cechy

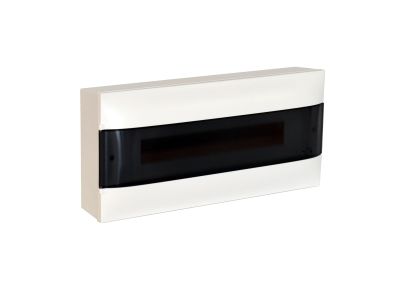

Rozdzielnica naścienna Practibox S o numerze katalogowym 137435 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Produkt charakteryzuje się jednorzędową konstrukcją o szerokości aż 22 modułów, co pozwala na przejrzyste rozmieszczenie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Obudowa została wykonana z wysokiej jakości materiału izolacyjnego o właściwościach samogasnących (odporność na żar o temperaturze do 650°C), co znacząco podnosi poziom bezpieczeństwa pożarowego obiektu.

• Pojemność: 1 rząd mieszczący do 22 modułów aparatury, co daje dużą elastyczność przy projektowaniu rozbudowanych obwodów.
• Ochrona i Wytrzymałość: Stopień ochrony IP 40 zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, natomiast odporność mechaniczna IK 07 gwarantuje trwałość obudowy na przypadkowe uderzenia.
• Estetyka: Przezroczyste, dymne drzwi pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy, zachowując przy tym elegancki wygląd.
• Bezpieczeństwo: II klasa ochronności zapewnia pełną izolację elektryczną, eliminując ryzyko porażenia przy kontakcie z obudową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi, co jest kluczowe dla odbiorców profesjonalnych i inspektorów nadzoru. Rozdzielnica spełnia wymagania normy IEC/EN 60670-24, co definiuje ją jako bezpieczną obudowę do domowych i podobnych stałych instalacji elektrycznych. Co więcej, konstrukcja Practibox S umożliwia tworzenie kompletnych zestawów rozdzielczych w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic tablicowych przeznaczonych do obsługi przez osoby niewykwalifikowane (DBO).

Zastosowanie

Dzięki szerokości 22 modułów w jednym rzędzie, rozdzielnica ta znajduje idealne zastosowanie w miejscach, gdzie wymagana jest niska wysokość zabudowy przy jednoczesnej dużej liczbie punktów przyłączeniowych. Jest to optymalny wybór dla:

• Nowoczesnych apartamentów i domów jednorodzinnych jako główny punkt rozdziału energii.
• Biur i lokali usługowych, gdzie estetyka montażu naściennego musi iść w parze z funkcjonalnością.
• Systemów automatyki budynkowej, wymagających montażu sterowników i przekaźników na szynie DIN.

Wskazówki Montażowe

Montaż rozdzielnicy Practibox S został zoptymalizowany pod kątem oszczędności czasu instalatora. W zestawie znajdują się fabrycznie montowane listwy przyłączeniowe N i PE, które ułatwiają zarządzanie przewodami neutralnymi i ochronnymi. Listwa N posiada zaciski 1x25 mm² oraz 16x16 mm², co pozwala na stabilne przyłączenie przewodów zasilających o dużym przekroju oraz wielu obwodów odbiorczych. Podobną konfigurację oferuje listwa PE. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Głębokość podstawy wynosząca 107 mm zapewnia wystarczającą przestrzeń na ułożenie wiązek kablowych pod szyną DIN.

FAQ

• Czy rozdzielnica zawiera listwy zaciskowe w komplecie? Tak, produkt jest dostarczany z kompletnymi listwami N+PE (zaciski śrubowe o przekrojach do 25 mm² i 16 mm²).
• Jaki jest kolor drzwi? Rozdzielnica wyposażona jest w drzwi przezroczyste w odcieniu dymnym, co ułatwia monitoring aparatury.
• Czy można ją montować w miejscach publicznych? Tak, dzięki zgodności z normą IEC/EN 61439-3 oraz klasie odporności IK 07, rozdzielnica nadaje się do szerokiego spektrum zastosowań budowlanych.
