Rozdzielnica R-BOX 240 8S 1x16/5,2x230V puste okno | B.1801 Pawbol

Opis i Kluczowe Cechy

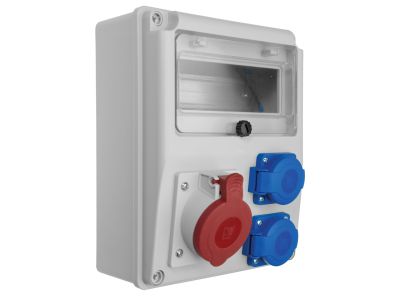

Rozdzielnica stacjonarna R-BOX 240 o numerze katalogowym B.1801 to zaawansowane rozwiązanie od renomowanego producenta Pawbol, zaprojektowane z myślą o wymagających instalacjach elektroenergetycznych. Urządzenie charakteryzuje się kompaktową, a zarazem niezwykle wytrzymałą konstrukcją, która integruje w sobie gniazda siłowe oraz jednofazowe. Model ten został wyposażony w jedno gniazdo 16A 5P (5-stykowe) pracujące pod napięciem znamionowym 400V oraz dwa gniazda 230V z bolcem uziemiającym, co pozwala na jednoczesne zasilanie maszyn trójfazowych oraz elektronarzędzi jednofazowych.

Kluczowym elementem konstrukcyjnym jest puste okno inspekcyjne przystosowane do montażu 8 modułów aparatury modułowej. Pozwala to na indywidualną konfigurację zabezpieczeń nadmiarowo-prądowych (MCB) lub różnicowoprądowych (RCCB) na szynie DIN, co znacząco podnosi poziom bezpieczeństwa instalacji. Obudowa wykonana z wysokiej jakości tworzywa sztucznego wykazuje wysoką odporność na uszkodzenia mechaniczne oraz czynniki atmosferyczne, co jest kluczowe w warunkach warsztatowych i budowlanych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie wymagań normy PN-EN 61439 gwarantuje pełne bezpieczeństwo użytkowania oraz powtarzalność parametrów technicznych. Stopień ochrony IP zapewnia szczelność przed wnikaniem pyłu oraz rozbryzgami wody, co pozwala na eksploatację urządzenia w trudnych warunkach środowiskowych. Wszystkie komponenty, w tym gniazda i okno inspekcyjne, posiadają odpowiednie certyfikaty CE, potwierdzające dopuszczenie do obrotu na rynku profesjonalnym.

Zastosowanie

Rozdzielnica R-BOX 240 znajduje szerokie zastosowanie w sektorze przemysłowym i budowlanym. Jest idealnym rozwiązaniem dla:

• Placów budowy jako punkt poboru energii dla betoniarek, agregatów i elektronarzędzi.
• Hal produkcyjnych i warsztatów mechanicznych, gdzie wymagany jest szybki dostęp do zasilania 400V i 230V.
• Garaży i zapleczy technicznych w budynkach użyteczności publicznej.
• Instalacji tymczasowych podczas imprez plenerowych i eventów technicznych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Mocowanie: Obudowę należy przytwierdzić do stabilnego podłoża za pomocą dedykowanych otworów montażowych, dbając o zachowanie pionu.
• Podłączenie przewodów: Należy stosować przewody o przekroju dostosowanym do maksymalnego obciążenia gniazd. Zaleca się użycie tulejek zaciskowych na końcach przewodów typu linka.
• Moment dokręcania: Wszystkie zaciski śrubowe wewnątrz rozdzielnicy oraz w gniazdach muszą być dokręcone z odpowiednim momentem, aby uniknąć przegrzewania się styków.
• Dławnice: W celu zachowania deklarowanego stopnia ochrony IP, należy zastosować odpowiednie dławnice kablowe w miejscach wprowadzenia przewodów zasilających.

FAQ

• Czy rozdzielnica posiada wbudowane zabezpieczenia? Model B.1801 posiada puste okno na 8 modułów, co oznacza, że aparaturę zabezpieczającą (wyłączniki nadprądowe) należy dokupić i zamontować samodzielnie według potrzeb projektu.
• Jaki jest stopień ochrony tej rozdzielnicy? Urządzenie zostało zaprojektowane tak, aby zapewnić wysoką ochronę przed pyłem i wilgocią, co jest standardem dla serii R-BOX przeznaczonej do pracy w trudnych warunkach.
• Czy można wymienić pojedyncze gniazdo w przypadku uszkodzenia? Tak, konstrukcja rozdzielnicy Pawbol umożliwia serwisowanie i wymianę poszczególnych komponentów osprzętu siłowego i jednofazowego.
