Rozdzielnica PV UV DC Doktorvolt, 2 obwód, 2x ochronnik T1+T2 1000V dławnice 1xPG-11 i 8xPG-7 | DV-4463-FOT Doktorvolt

Opis i Kluczowe Cechy

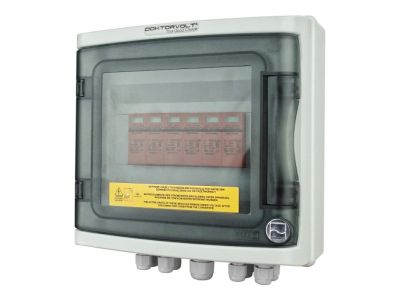

Rozdzielnica fotowoltaiczna Doktorvolt DV-4463-FOT to zaawansowane rozwiązanie dedykowane do zabezpieczania strony stałoprądowej (DC) w systemach mikroinstalacji oraz większych farm fotowoltaicznych. Urządzenie zostało zaprojektowane z myślą o obsłudze dwóch niezależnych obwodów (stringów), co pozwala na optymalne zarządzanie energią płynącą z paneli. Kluczowym elementem wyposażenia są dwa ograniczniki przepięć klasy T1+T2 (B+C) o napięciu roboczym 1000V DC. Zastosowanie ochrony kombinowanej pozwala na skuteczne odprowadzanie prądów piorunowych oraz redukcję przepięć łączeniowych, co bezpośrednio przekłada się na bezpieczeństwo inwertera oraz trwałość całej instalacji. Obudowa charakteryzuje się wysoką odpornością na promieniowanie UV, co jest niezbędne przy montażu w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych.

• Podwójna sekcja ochronna: Dwa niezależne ochronniki T1+T2 1000V DC dla pełnej separacji obwodów.
• Wytrzymała obudowa: Materiał odporny na degradację pod wpływem światła słonecznego (UV).
• System dławnic: Zestaw obejmuje 1x PG-11 oraz 8x PG-7, co gwarantuje szczelne wprowadzenie przewodów o różnych przekrojach.
• Stopień ochrony: Konstrukcja zapewniająca wysoką szczelność, chroniąca komponenty przed pyłem i wilgocią.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektro-technicznej i fotowoltaicznej. Rozdzielnica spełnia wymagania normy PN-EN 61439, co potwierdza bezpieczeństwo użytkowania prefabrykowanych zestawów rozdzielczych. Zastosowane ograniczniki przepięć są zgodne z wytycznymi dotyczącymi ochrony przeciwprzepięciowej w instalacjach niskiego napięcia, co jest kluczowe dla uzyskania odbioru instalacji przez operatora sieci dystrybucyjnej oraz ubezpieczyciela obiektu.

Zastosowanie

Rozdzielnica Doktorvolt DV-4463-FOT znajduje zastosowanie wszędzie tam, gdzie wymagana jest profesjonalna ochrona modułów PV przed skutkami wyładowań atmosferycznych i przepięć. Jest idealnym wyborem dla instalatorów montujących systemy dwustringowe, gdzie konieczne jest zachowanie ciągłości pracy inwertera przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa. Dzięki kompaktowej budowie i dedykowanym dławnicom, świetnie sprawdza się zarówno w budownictwie mieszkaniowym, jak i w obiektach komercyjnych.

Wskazówki Montażowe

Podczas montażu rozdzielnicy należy zwrócić szczególną uwagę na poprawność dokręcenia zacisków. Zalecany moment dokręcania powinien być zgodny ze specyfikacją techniczną aparatury modułowej, aby uniknąć zjawiska przegrzewania się styków. Montaż powinien odbywać się na stabilnej powierzchni przy użyciu dedykowanych uchwytów montażowych. Przewody solarne należy wprowadzać przez dławnice PG-7, dbając o ich odpowiednie dokręcenie w celu zachowania deklarowanego stopnia ochrony IP. Przewód uziemiający o odpowiednim przekroju (zalecane minimum 16 mm² dla ochrony odgromowej) musi zostać podłączony do szyny wyrównawczej budynku.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, obudowa posiada filtr UV, co zapobiega kruszeniu tworzywa pod wpływem słońca, jednak zaleca się montaż w miejscu nienarażonym na bezpośrednie zalewanie strumieniem wody.
• Dlaczego zastosowano dwa ochronniki T1+T2? Pozwala to na niezależne zabezpieczenie dwóch ciągów paneli (stringów), co jest standardem w nowoczesnych instalacjach z inwerterami posiadającymi dwa wejścia MPPT.
• Jakie przewody pasują do dławnic PG-7? Dławnice PG-7 są optymalne dla standardowych przewodów solarnych o przekroju 4 mm² oraz 6 mm², zapewniając im pełną szczelność.
