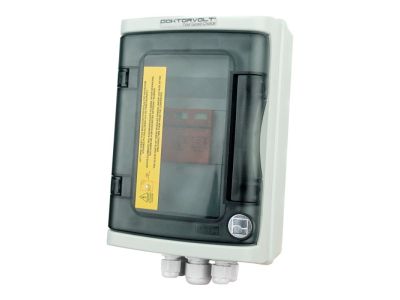

Rozdzielnica PV UV DC Doktorvolt, 1 obwód, 1x ochronnik T1+T2 1000V dławnice 1xPG-11 i 4xPG-7 | DV-4388-FOT Doktorvolt

Opis i Kluczowe Cechy

Rozdzielnica fotowoltaiczna Doktorvolt DV-4388-FOT to profesjonalne rozwiązanie dedykowane do zabezpieczania strony stałoprądowej (DC) instalacji fotowoltaicznych. Urządzenie zostało zaprojektowane z myślą o obsłudze jednego obwodu (stringu), zapewniając najwyższy standard bezpieczeństwa i trwałości. Kluczowym elementem wyposażenia jest zaawansowany ogranicznik przepięć klasy T1+T2 (B+C), który jest przystosowany do pracy pod napięciem znamionowym do 1000V DC. Dzięki temu system chroni inwerter oraz moduły fotowoltaiczne przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych.

• Wysoka odporność UV: Obudowa wykonana z tworzywa odpornego na promieniowanie ultrafioletowe gwarantuje długowieczność nawet przy bezpośredniej ekspozycji na słońce.
• Stopień ochrony IP65: Zapewnia pełną pyłoszczelność oraz ochronę przed strugami wody, co jest kluczowe w wymagających warunkach zewnętrznych.
• Kompletny system dławnic: Zastosowanie jednej dławnicy PG-11 oraz czterech dławnic PG-7 pozwala na szczelne i bezpieczne wprowadzenie przewodów solarnych do wnętrza obudowy.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na montaż w miejscach o ograniczonej przestrzeni przy zachowaniu odpowiedniego promienia gięcia kabli.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektro-technicznej i fotowoltaicznej. Rozdzielnica spełnia wymagania normy PN-EN 61439, co potwierdza jej bezpieczeństwo jako kompletnego zestawu rozdzielczego. Ogranicznik przepięć DC jest zgodny z normą EN 50539-11, dedykowaną dla urządzeń przeciwprzepięciowych w systemach fotowoltaicznych. Każdy egzemplarz przechodzi rygorystyczną kontrolę jakości, co zapewnia niezawodność w krytycznych momentach pracy instalacji.

Zastosowanie

Rozdzielnica Doktorvolt DV-4388-FOT znajduje zastosowanie w mikroinstalacjach domowych oraz komercyjnych systemach fotowoltaicznych o konfiguracji opartej na jednym ciągu modułów. Jest to idealne rozwiązanie dla instalatorów poszukujących gotowego, certyfikowanego komponentu, który skraca czas montażu na obiekcie. Dzięki klasie ochrony T1+T2, rozdzielnica jest rekomendowana do budynków wyposażonych w zewnętrzną instalację odgromową lub tam, gdzie ryzyko wystąpienia przepięć indukowanych jest wysokie.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Zaleca się montaż pionowy na stabilnej powierzchni. Podczas wprowadzania przewodów przez dławnice PG-7 i PG-11 należy upewnić się, że nakrętki są dokręcone z odpowiednim momentem, aby zachować deklarowany stopień szczelności IP65. Przewody solarne powinny być odizolowane zgodnie z instrukcją zacisków ogranicznika, a śruby zaciskowe dokręcone zgodnie z zaleceniami producenta (zazwyczaj w zakresie 2,5-3,5 Nm), co zapobiega przegrzewaniu się styków przy wysokich prądach DC.

FAQ

• Czy rozdzielnica jest gotowa do podłączenia? Tak, rozdzielnica jest w pełni okablowana wewnętrznie i wyposażona w niezbędne aparaty oraz dławnice, co minimalizuje czas pracy instalatora.
• Czy mogę zamontować tę rozdzielnicę na zewnątrz? Tak, dzięki obudowie z odpornością na UV oraz klasie szczelności IP65, urządzenie jest przystosowane do pracy w warunkach zewnętrznych.
• Jaki jest maksymalny przekrój przewodów dla dławnic PG-7? Dławnice PG-7 są optymalne dla standardowych przewodów solarnych o przekroju 4mm2 lub 6mm2, zapewniając im odpowiednie uszczelnienie.
