Rozdzielnica PV UV AC Doktorvolt do 8kW 3-fazowa 1xB16 3p 1x ochronnik T2, zalecany kabel 5x4mm2 | DV-1314-FOT Doktorvolt

Opis i Kluczowe Cechy

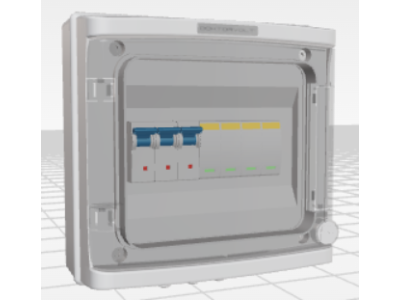

Rozdzielnica PV UV AC marki Doktorvolt to profesjonalne rozwiązanie dedykowane do zabezpieczania instalacji fotowoltaicznych o mocy do 8kW w układach trójfazowych. Urządzenie zostało zaprojektowane z myślą o maksymalnej ochronie falownika oraz instalacji odbiorczej po stronie prądu przemiennego (AC). Sercem rozdzielnicy jest wysokiej klasy wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 16A w wykonaniu 3-biegunowym (3p), który zapewnia skuteczne odłączenie obwodu w przypadku wystąpienia przeciążeń lub zwarć. Dodatkowo, system został wyposażony w zaawansowany ogranicznik przepięć (ochronnik) klasy T2, który chroni czułą elektronikę inwertera przed skutkami przepięć atmosferycznych oraz łączeniowych w sieci elektroenergetycznej. Obudowa charakteryzuje się wysoką odpornością na promieniowanie UV, co gwarantuje długowieczność i brak degradacji materiału nawet przy ekspozycji na bezpośrednie światło słoneczne.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica spełnia wymagania normy IEC 61439, co potwierdza jej przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Zastosowane komponenty, takie jak aparatura modułowa i ogranicznik przepięć, posiadają certyfikację CE oraz są zgodne z dyrektywami niskonapięciowymi (LVD) i kompatybilności elektromagnetycznej (EMC). Dzięki temu instalatorzy mają pewność, że montują urządzenie bezpieczne, przebadane i dopuszczone do obrotu na rynku profesjonalnym.

Zastosowanie

Rozdzielnica znajduje zastosowanie przede wszystkim w mikroinstalacjach fotowoltaicznych montowanych na dachach budynków mieszkalnych oraz obiektów komercyjnych. Jest to kluczowy element łączący inwerter z rozdzielnią główną budynku. Dzięki swojej konstrukcji idealnie nadaje się do:

• Zabezpieczania inwerterów trójfazowych o mocy nieprzekraczającej 8kW.
• Ochrony przeciwprzepięciowej strony AC w systemach PV.
• Zapewnienia punktu bezpiecznego odłączenia instalacji fotowoltaicznej na potrzeby serwisowe.
• Montażu w miejscach narażonych na działanie czynników atmosferycznych dzięki obudowie o podwyższonej odporności UV.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy i bezpieczeństwa, podczas montażu należy przestrzegać następujących wytycznych:

• Zalecany kabel przyłączeniowy to przewód o przekroju 5x4 mm², co pozwala na zachowanie odpowiedniej obciążalności prądowej oraz minimalizację spadków napięcia w obwodzie.
• Montaż powinien odbywać się na stabilnej powierzchni pionowej przy użyciu dedykowanych uchwytów montażowych.
• Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych aparatury modułowej, aby uniknąć przegrzewania się styków (zalecane sprawdzenie wartości momentu w dokumentacji technicznej komponentów).
• Przewód uziemiający ogranicznika przepięć powinien być jak najkrótszy i prowadzony bez zbędnych pętli, aby zapewnić najniższą impedancję dla prądów wyładowczych.
• Prace instalacyjne powinny być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP do 1kV.

FAQ

1. Czy rozdzielnica może być montowana na zewnątrz?
Tak, obudowa posiada filtr UV, co chroni ją przed kruszeniem i odbarwieniami pod wpływem słońca, jednak należy zapewnić odpowiedni stopień ochrony IP przed wilgocią zgodnie z warunkami panującymi w miejscu montażu.

2. Dlaczego zalecany jest kabel 5x4mm2?
Przekrój 4 mm² zapewnia bezpieczny margines obciążalności dla mocy 8kW oraz redukuje straty energii, co jest kluczowe dla efektywności instalacji PV.

3. Czy ogranicznik T2 chroni przed bezpośrednim uderzeniem pioruna?
Ogranicznik klasy T2 (Typ 2) służy do ochrony przed przepięciami indukowanymi oraz łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, zaleca się stosowanie kaskadowej ochrony z uwzględnieniem klasy T1+T2.
