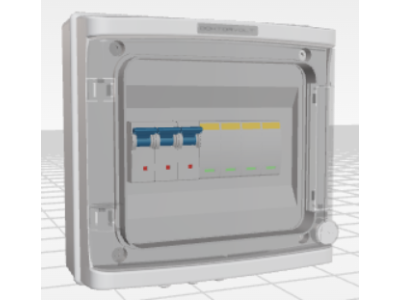

Rozdzielnica PV UV AC Doktorvolt do 11kW 3-fazowa 1xB16 3p 1x ochronnik T1+T2, zalecany kabel 5x4mm2 | DV-1338-FOT Doktorvolt

Opis i Kluczowe Cechy

Rozdzielnica PV UV AC marki Doktorvolt to zaawansowane rozwiązanie dedykowane do zabezpieczania instalacji fotowoltaicznych o mocy do 11 kW w układach trójfazowych. Urządzenie zostało zaprojektowane z myślą o profesjonalnych systemach OZE, gdzie kluczowa jest niezawodność i trwałość komponentów. Sercem rozdzielnicy jest wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 16A (1xB16 3p), który skutecznie chroni obwody przed skutkami przeciążeń oraz zwarć. Dodatkowo, wewnątrz obudowy zainstalowano wysokiej klasy ogranicznik przepięć (ochronnik) klasy T1+T2, który stanowi barierę ochronną przed przepięciami atmosferycznymi oraz łączeniowymi, zabezpieczając kosztowny inwerter przed uszkodzeniem.

• Odporność na promieniowanie UV: Obudowa wykonana z materiałów odpornych na degradację słoneczną, co gwarantuje długowieczność przy montażu zewnętrznym lub w miejscach nasłonecznionych.
• Kompletne uzbrojenie: Produkt dostarczany jest jako gotowy do podłączenia zestaw z okablowaniem wewnętrznym i szyną DIN.
• Stopień ochrony: Konstrukcja zapewnia odpowiednią szczelność, chroniąc aparaturę modułową przed pyłem i wilgocią.
• Wysoka jakość komponentów: Zastosowanie aparatury marki Doktorvolt gwarantuje powtarzalność parametrów elektrycznych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica spełnia wymagania normy IEC 61439, która określa zasady konstruowania rozdzielnic i sterownic niskonapięciowych. Ogranicznik przepięć oraz wyłączniki nadmiarowo-prądowe posiadają certyfikację CE oraz są zgodne z dyrektywami niskonapięciowymi LVD oraz kompatybilności elektromagnetycznej EMC. Dzięki temu instalator ma pewność, że system przejdzie pomyślnie odbiór techniczny i zapewni bezpieczeństwo użytkownikom końcowym.

Zastosowanie

Rozdzielnica DV-1338-FOT znajduje zastosowanie przede wszystkim w mikroinstalacjach fotowoltaicznych o mocy nieprzekraczającej 11 kW. Jest to idealne rozwiązanie dla budownictwa jednorodzinnego oraz małych obiektów komercyjnych. Urządzenie montuje się po stronie prądu przemiennego (AC), pomiędzy inwerterem a rozdzielnicą główną budynku. Dzięki kompaktowym wymiarom i estetycznemu wykonaniu, może być montowana zarówno w garażach, kotłowniach, jak i na elewacjach budynków pod warunkiem zachowania odpowiednich stref ochronnych.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy i bezpieczeństwa, producent zaleca stosowanie kabla zasilającego o przekroju znamionowym 5x4 mm². Przekrój ten pozwala na minimalizację spadków napięcia oraz ograniczenie nagrzewania się przewodów przy pełnym obciążeniu instalacji 11 kW. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Wszystkie połączenia śrubowe powinny być dokręcone zgodnie z zaleceniami producenta aparatury, aby uniknąć zjawiska łuku elektrycznego na poluzowanych stykach.
• Prowadzenie przewodów: Należy zachować odpowiednie promienie gięcia kabli oraz dbać o estetyczne ułożenie żył wewnątrz obudowy.
• Uziemienie: Prawidłowe podłączenie przewodu ochronnego PE do ogranicznika przepięć jest warunkiem koniecznym dla skutecznego działania ochrony przeciwprzepięciowej.
• Dławnice kablowe: Zaleca się stosowanie dławnic o odpowiednim stopniu IP, aby zachować szczelność obudowy w miejscu wprowadzenia kabli.

FAQ

1. Czy rozdzielnica jest gotowa do pracy od razu po wyjęciu z pudełka?
Tak, rozdzielnica jest w pełni uzbrojona i okablowana wewnętrznie. Wymaga jedynie podłączenia kabli zasilających od inwertera oraz wyjścia do sieci domowej.

2. Czy mogę zamontować tę rozdzielnicę na zewnątrz?
Obudowa posiada wysoką odporność na promieniowanie UV, jednak zawsze zalecamy montaż w miejscu osłoniętym przed bezpośrednim, intensywnym działaniem czynników atmosferycznych, aby maksymalnie wydłużyć żywotność uszczelek i elementów plastikowych.

3. Dlaczego zalecany jest kabel 5x4mm2?
Przekrój 4 mm² jest optymalny dla mocy 11 kW przy standardowych odległościach, zapewniając bezpieczny margines obciążalności prądowej długotrwałej oraz niską impedancję pętli zwarcia, co jest kluczowe dla poprawnego działania zabezpieczeń.
