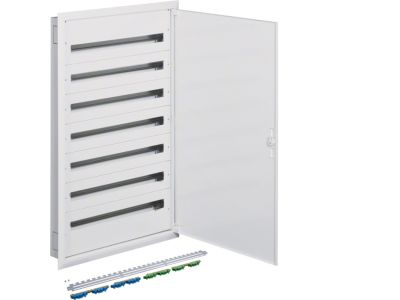

Rozdzielnica p/t z zaciskami PE/N 7R/252M (7x36) I kl. IP30, FW2 | FW736FT Hager

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa symbol FW736FT z serii FW2 została zaprojektowana do profesjonalnej dystrybucji energii oraz montażu aparatury modułowej. Oferuje 252 miejsca modułowe rozmieszczone w 7 rzędach (7×36), wyposażona jest w zaciski PE/N 7R/252M, stopień ochrony IP30 oraz klasę ochronności I. Dzięki podtynkowej obudowie doskonale sprawdza się w nowoczesnych instalacjach, gdzie liczy się estetyka i oszczędność miejsca.

• 252 moduły (7 rzędów × 36): Duża pojemność pozwala na elastyczne rozmieszczenie wyłączników nadprądowych, różnicowoprądowych, styczników i innych aparatów modułowych w jednej rozdzielnicy.
• Zaciski PE/N 7R/252M: 252 miejsca przyłączeniowe dla przewodów neutralnych i ochronnych ułatwiają uporządkowane i bezpieczne okablowanie, redukując ryzyko błędów montażowych.
• Stopień ochrony IP30: Skutecznie chroni przed dostępem do części czynnych palcami, zapewniając bezpieczeństwo eksploatacji w suchych pomieszczeniach wewnętrznych.
• Klasa ochronności I: Wyposażona w zacisk ochronny umożliwiający uziemienie obudowy, co podnosi poziom bezpieczeństwa użytkowania zgodnie z wymaganiami instalacji elektrycznych.
• Montaż podtynkowy: Estetyczna zabudowa w ścianie pozwala zaoszczędzić przestrzeń użytkową i uzyskać schludny wygląd instalacji elektrycznej.

Zgodność z Normami

Rozdzielnica FW736FT została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Spełnia wymagania stawiane rozdzielnicom instalacyjnym w zakresie bezpieczeństwa i funkcjonalności. Montaż oraz eksploatacja powinny odbywać się zgodnie z dokumentacją producenta i przepisami krajowymi.

Zastosowanie

Rozdzielnica podtynkowa FW736FT przeznaczona jest do rozdziału energii elektrycznej oraz montażu aparatury modułowej w budynkach mieszkalnych, biurowych i użyteczności publicznej. Sprawdza się w instalacjach wymagających dużej liczby obwodów.

• Rozdział mocy i zabezpieczanie obwodów odbiorczych (gniazda, oświetlenie, siła).
• Montaż wyłączników nadprądowych, różnicowoprądowych, przepięciowych oraz styczników.
• Sterowanie i sygnalizacja w systemach automatyki budynkowej (PLC, przekaźniki, przyciski).
• Dystrybucja obwodów w małych i średnich obiektach komercyjnych oraz przemysłowych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Rozdzielnicę mocuje się w przygotowanym otworze ściennym zgodnie z instrukcją producenta. Aparaturę modułową montuje się na szynie TH35 (DIN). Zaciski PE/N należy dokręcać momentem podanym w dokumentacji technicznej. Przekrój przewodów dobrać do prądu obciążenia zgodnie z normami. Po zakończeniu montażu sprawdzić poprawność połączeń i ciągłość uziemienia.

FAQ

• Jaki stopień ochrony ma rozdzielnica FW736FT? Stopień ochrony IP30 oznacza, że rozdzielnica chroni przed wniknięciem palców i ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do montażu w suchych pomieszczeniach wewnętrznych.
• Ile modułów mogę zamontować w tej rozdzielnicy? Rozdzielnica oferuje 252 moduły rozmieszczone w 7 rzędach (7×36), co pozwala na instalację dużej liczby aparatów modułowych (wyłączniki, styczniki itp.).
• Czy rozdzielnica jest przystosowana do montażu podtynkowego? Tak, model FW736FT to rozdzielnica podtynkowa (p/t) przeznaczona do zabudowy w ścianie, co zapewnia estetyczny wygląd i oszczędność miejsca.
