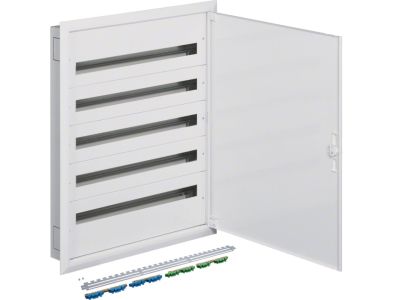

Rozdzielnica p/t z zaciskami PE/N 5R/180M (5x36) I kl. IP30, FW2 | FW536FT Hager

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa z zaciskami PE/N, model FW536FT z serii FW2, przeznaczona do montażu w instalacjach elektrycznych. Oferuje 5 rzędów modułowych o łącznej pojemności 180 modułów (5×36), co pozwala na efektywne rozmieszczenie dużej liczby aparatury modułowej w jednej obudowie. Stopień ochrony IP30 oraz I klasa ochronności zapewniają bezpieczną eksploatację w warunkach domowych i biurowych.

• 5 rzędów / 180 modułów (5×36): pozwala na zabudowę nawet 180 aparatów modułowych w jednej rozdzielnicy, co upraszcza organizację instalacji i oszczędza miejsce.
• Stopień ochrony IP30: chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, zapewniając bezpieczną pracę w pomieszczeniach suchych.
• I klasa ochronności: wyposażona w zacisk ochronny PE, umożliwia podłączenie przewodu ochronnego i skuteczną ochronę przed porażeniem.
• Zaciski PE/N w komplecie: ułatwiają szybkie i poprawne podłączenie przewodów neutralnych i ochronnych bez konieczności dokupowania dodatkowych akcesoriów.
• Konstrukcja podtynkowa (p/t): umożliwia estetyczny montaż w ścianie, minimalizując widoczność obudowy i ułatwiając aranżację wnętrz.

Zgodność z Normami

Rozdzielnica FW536FT spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada certyfikat CE. Produkt zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa stosowanymi w rozdzielnicach niskiego napięcia. Szczegółowe dane dotyczące zgodności z konkretnymi normami dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Rozdzielnica podtynkowa FW536FT przeznaczona jest do montażu w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz użyteczności publicznej. Sprawdza się tam, gdzie wymagana jest duża liczba modułów przy jednoczesnym zachowaniu estetyki podtynkowej.

• Zabudowa aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski, przełączniki) w budynkach mieszkalnych.
• Sterowanie i rozdział obwodów w biurach oraz pomieszczeniach administracyjnych.
• Instalacje w obiektach użyteczności publicznej (szkoły, przychodnie, hotele) wymagające schludnego montażu podtynkowego.
• Modernizacja istniejących instalacji – możliwość zastąpienia starszych rozdzielnic natynkowych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Rozdzielnicę należy zamocować w przygotowanym otworze w ścianie zgodnie z instrukcją producenta. Zaciski PE i N podłączaj z zachowaniem odpowiedniego przekroju przewodów, dostosowanego do obciążenia. Po zakończeniu montażu sprawdź poprawność połączeń oraz szczelność obudowy.

FAQ

• Jaki jest stopień ochrony rozdzielnicy FW536FT? Produkt posiada stopień ochrony IP30, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm. Nie jest odporny na wodę – należy montować w suchych pomieszczeniach.
• Czy rozdzielnica jest kompletna – zawiera zaciski PE/N? Tak, w zestawie znajdują się fabrycznie zamontowane zaciski PE (ochronny) oraz N (neutralny), gotowe do podłączenia przewodów.
• Ile maksymalnie aparatów modułowych można zainstalować? Rozdzielnica oferuje 5 rzędów po 36 modułów, co łącznie daje 180 miejsc modułowych na szynach TH35. Umożliwia to zabudowę dużej liczby wyłączników, styczników i innych urządzeń.
