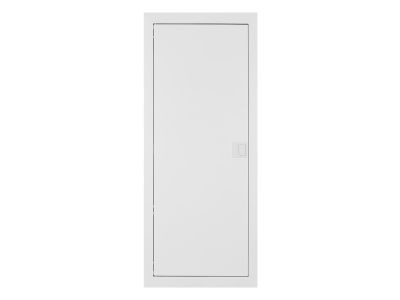

Rozdzielnica p/t RP 5/72 N+PE, drzwi metalowe białe IP30 RAL9016, 358x853x97mm, MSF | 2005-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RP 5/72 z serii MSF to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się pięciorzędową konstrukcją, która pozwala na montaż do 72 modułów aparatury modułowej na standardowych szynach TH35 (DIN). Solidna obudowa o wymiarach 358x853x97 mm została wykonana z wysokiej jakości tworzywa sztucznego, natomiast front wyposażono w eleganckie, metalowe drzwi lakierowane proszkowo na kolor biały (RAL 9016). Stopień ochrony IP30 zapewnia odpowiednie zabezpieczenie przed dostępem do części niebezpiecznych wewnątrz suchych pomieszczeń. W zestawie znajdują się fabryczne listwy zaciskowe N+PE, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

• Pojemność modułowa: 5 rzędów umożliwiających przejrzyste rozmieszczenie aparatury zabezpieczającej i sterowniczej.
• Wytrzymałość mechaniczna: Metalowe drzwi odporne na odkształcenia i uszkodzenia mechaniczne.
• Estetyka wykonania: Lakier RAL 9016 idealnie komponuje się z nowoczesnymi wnętrzami.
• Kompletne wyposażenie: Zintegrowane szyny N+PE eliminują konieczność dokupowania dodatkowych akcesoriów montażowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Rozdzielnica spełnia wymagania normy PN-EN 62208, co potwierdza jej przydatność jako pustej obudowy do rozdzielnic i sterownic niskonapięciowych. Posiada certyfikację CE, gwarantującą bezpieczeństwo użytkowania oraz zgodność z dyrektywami niskonapięciowymi LVD. Materiały użyte do produkcji są wolne od halogenów, co podnosi poziom bezpieczeństwa pożarowego wewnątrz obiektu.

Zastosowanie

Rozdzielnica RP 5/72 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym wyborem dla budownictwa wielorodzinnego jako główna rozdzielnica mieszkaniowa oraz dla obiektów biurowych, gdzie wymagana jest duża liczba obwodów sterowniczych i zabezpieczających. Dzięki głębokości montażowej wynoszącej 97 mm, produkt doskonale sprawdza się w ścianach murowanych oraz ścianach z płyt gipsowo-kartonowych (przy zastosowaniu odpowiednich uchwytów). Duża przestrzeń wewnątrz obudowy ułatwia prowadzenie przewodów o większych przekrojach i zapewnia optymalną cyrkulację powietrza dla zamontowanych aparatów.

Wskazówki Montażowe

Podczas montażu podtynkowego należy zwrócić szczególną uwagę na wypoziomowanie kasety rozdzielnicy, co zapewni idealne przyleganie ramki z drzwiami do powierzchni ściany. Zaleca się zachowanie odpowiednich odstępów między aparatami w celu uniknięcia nadmiernego wzrostu temperatury. Przewody zasilające i odpływowe powinny być wprowadzone przez dedykowane osłabienia w obudowie, a następnie zabezpieczone przed wyrwaniem. Moment dokręcania śrub na listwach zaciskowych N+PE powinien być zgodny z zaleceniami producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Po zakończeniu prac montażowych należy opisać wszystkie obwody na dołączonych etykietach opisowych.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Standardowo rozdzielnica wyposażona jest w zatrzask, jednak istnieje możliwość wymiany na zamek z kluczem w celu ograniczenia dostępu osobom niepowołanym.
• Jaki jest stopień ochrony tej obudowy? Produkt posiada stopień ochrony IP30, co oznacza ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm. Jest przeznaczony do montażu wewnątrz budynków.
• Czy w zestawie są szyny DIN? Tak, rozdzielnica jest fabrycznie wyposażona w 5 szyn montażowych TH35, gotowych do osadzenia aparatury.
