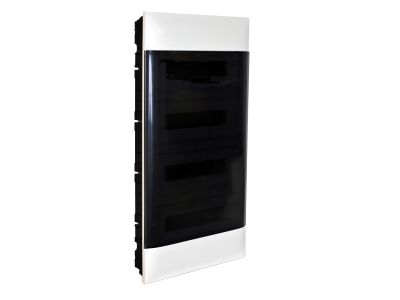

Rozdzielnica p/t Practibox S 4x18, drzwi przezroczyste, do ścian pełnych | 137379 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S (symbol 137379) o 4 rzędach i 18 modułach w rzędzie zapewnia łączną pojemność 72 modułów, co gwarantuje dużą elastyczność w rozplanowaniu aparatury modułowej w instalacjach mieszkaniowych i komercyjnych. Wyposażona w drzwi dymione umożliwiające podgląd stanu urządzeń, stopień ochrony IP40 i odporność mechaniczną IK07. Wykonana z materiału samogasnącego (650°C) – II klasa ochronności, bez potrzeby uziemiania obudowy. Głębokość skrzynki 72 mm ułatwia montaż w ścianach pełnych.

• 4 rzędy po 18 modułów (łącznie 72 moduły): wysoka pojemność pozwala na swobodne rozmieszczenie wyłączników, styczników i innych urządzeń w jednej rozdzielnicy, bez konieczności stosowania dodatkowych skrzynek.
• Stopień ochrony IP40 i IK07: skuteczna ochrona przed wnikaniem ciał stałych o średnicy >1 mm i bryzgami wody (IP40) oraz przed uderzeniami mechanicznymi o energii 2 J (IK07) – odpowiednia do standardowych pomieszczeń suchych.
• II klasa ochronności (materiał samogasnący 650°C): podwójna izolacja eliminuje konieczność uziemiania obudowy, a samogasnący polimer zwiększa bezpieczeństwo pożarowe instalacji.
• Wbudowane listwy przyłączeniowe N i PE: listwa N: 2× (1×25 mm² + 12×16 mm²), listwa PE: 1× (1×25 mm² + 34×16 mm²) – ułatwiają szybkie i bezpieczne podłączenie przewodów neutralnych i ochronnych.
• Wymiary (765×436×72 mm) i głębokość 72 mm: kompaktowa obudowa dopasowana do typowych wnęk w ścianach pełnych, minimalizująca wystawanie poza lico ściany.

Zgodność z Normami

Rozdzielnica Practibox S spełnia wymagania normy IEC/EN 60670-24 (wymagania dla rozdzielnic mieszkaniowych) oraz umożliwia tworzenie zestawów zgodnych z IEC/EN 61439-3 (niskonapięciowe zestawy rozdzielcze). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Rozdzielnica przeznaczona jest do montażu wnękowego w ścianach pełnych w budynkach mieszkalnych, biurowych oraz małych obiektach usługowych. Idealnie sprawdza się jako główna lub podrzędna tablica rozdzielcza w instalacjach elektrycznych niskiego napięcia.

• Dystrybucja energii i zabezpieczanie obwodów odbiorczych w domach jednorodzinnych i mieszkaniach
• Montaż aparatury modułowej: wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków sterowniczych i przekażników
• Stosowanie w suchych pomieszczeniach wewnętrznych o normalnym środowisku (brak agresywnych gazów, wilgoci)
• Wykorzystanie jako rozdzielnica piętrowa lub podlicznikowa w instalacjach typu TN-S, TN-C-S

Wskazówki Montażowe

Montaż i przyłączanie rozdzielnicy może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Rozdzielnica przeznaczona jest do zabudowy w ścianach pełnych (np. beton, cegła) – nie stosować w ścianach gipsowo-kartonowych bez dodatkowego wzmocnienia. Listwy N i PE są fabrycznie zamontowane; dobór przekroju przewodów przyłączeniowych należy wykonać zgodnie z obciążalnością i wymaganiami danego obwodu (maksymalny przekrój na listwie N/PE: 16 mm² dla podłączeń odbiorów, 25 mm² dla przyłącza głównego). Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta.

FAQ

• Czy drzwi rozdzielnicy są przezroczyste? Drzwi są wykonane z tworzywa dymionego – przepuszczają światło, umożliwiając łatwy podgląd stanu aparatury bez otwierania. W karcie katalogowej określone są jako „dymione”.
• Jaki jest stopień ochrony rozdzielnicy? Rozdzielnica posiada stopień ochrony IP40 (ochrona przed pyłem i bryzgami wody) oraz odporność mechaniczną IK07 (2 J). Nadaje się do montażu wewnątrz pomieszczeń suchych.
• Czy rozdzielnicę można montować w ścianie gipsowo-kartonowej? Producent przeznacza model Practibox S 4×18 wyłącznie do ścian pełnych (beton, cegła, pustak). W przypadku ścian gk konieczne jest wykonanie dodatkowej konstrukcji nośnej – nie jest to zalecane bez konsultacji z producentem.
