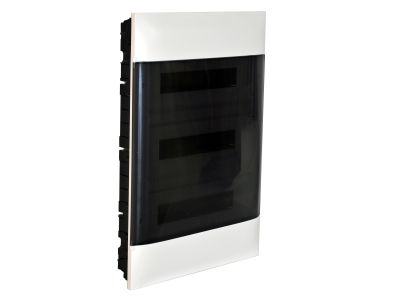

Rozdzielnica p/t Practibox S 3x18, drzwi przezroczyste, do ścian pełnych | 137378 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S Legrand (symbol 137378) to trzyrzędowe rozwiązanie do montażu w ścianach pełnych, mieszczące łącznie 54 moduły (3 x 18). Dzięki stopniowi ochrony IP40 i odporności mechanicznej IK07 zapewnia bezpieczną eksploatację aparatury w warunkach domowych i komercyjnych. Drzwi przezroczyste ułatwiają wizualną kontrolę stanu zabezpieczeń bez ich otwierania. II klasa ochronności i obudowa z materiału izolacyjnego samogasnącego (650°C) gwarantują wysoki poziom bezpieczeństwa.

• Liczba modułów: 54 (3 x 18): Wystarczająca przestrzeń do zabudowy rozdzielnic głównych lub podrozdzielnic, umożliwiająca swobodne rozmieszczenie wyłączników, różnicówek i innych urządzeń.
• Stopień ochrony IP40: Chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co jest wystarczające dla rozdzielnic instalowanych wewnątrz pomieszczeń.
• Odporność na uderzenia mechaniczne IK07: Wytrzymuje uderzenia energią 2 J, co zabezpiecza obudowę przed przypadkowymi uszkodzeniami podczas użytkowania.
• II klasa ochronności: Izolacja obudowy eliminuje konieczność dodatkowego uziemienia, upraszczając montaż i podnosząc bezpieczeństwo.
• Wyposażona w listwy przyłączeniowe N i PE: N: 2 x (1x25 mm² + 12x16 mm²), PE: 1 x (1x25 mm² + 34x16 mm²) – ułatwiają szybkie i pewne podłączenie przewodów ochronnych i neutralnych.

Zgodność z Normami

Rozdzielnica Practibox S spełnia wymagania norm IEC/EN 60670-24 (skrzynki i obudowy do sprzętu elektroinstalacyjnego) oraz umożliwia tworzenie zestawów zgodnych z IEC/EN 61439-3 (rozdzielnice w obudowach). Posiada certyfikat CE i jest przeznaczona do użytku w instalacjach niskonapięciowych.

Zastosowanie

Rozdzielnica wnękowa Practibox S sprawdzi się w instalacjach mieszkaniowych, biurowych oraz lekkiego przemysłu. Dzięki pojemności 54 modułów i przezroczystym drzwiom jest szczególnie polecana do miejsc, gdzie wymagana jest łatwa inspekcja aparatury.

• Budowa rozdzielnic głównych i podrozdzielnic w domach jednorodzinnych i wielorodzinnych.
• Montaż w lokalach usługowych – biurach, sklepach, magazynach.
• Zastosowanie w instalacjach wymagających szybkiego podglądu stanu bezpieczników lub wyłączników różnicowoprądowych.
• Modernizacja istniejących rozdzielnic – możliwość zabudowy do 54 modułów w standardzie 18 M/rząd.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Skrzynkę przeznaczono do zabudowy w ścianach pełnych – należy zapewnić odpowiednią nośność podłoża. Przewody przyłączeniowe dobrać do prądu obciążenia (listwy N/PE wytrzymują 25 mm² dla głównego dopływu). Zaleca się dokręcanie śrub listew momentem wskazanym w dokumentacji producenta. Przed zamknięciem drzwi upewnić się, że aparatura jest prawidłowo rozłożona i nie blokuje obrysu obudowy.

FAQ

• Czy drzwi są w pełni przezroczyste? Tak, drzwi wykonano z przezroczystego tworzywa (dymnego), co zapewnia wgląd do wnętrza bez konieczności otwierania – ułatwia to szybką kontrolę stanu wyłączników.
• Jaki jest stopień ochronny rozdzielnicy? IP40 (ochrona przed ciałami stałymi >1 mm) oraz IK07 (odporność na uderzenia 2 J). To standardowe zabezpieczenie dla wnętrz mieszkalnych i biurowych.
• Czy rozdzielnica wymaga uziemienia? Nie – dzięki II klasie ochronności obudowa wykonana jest z izolacyjnego materiału samogasnącego i nie wymaga dodatkowego uziemiania. Należy jednak podłączyć szynę PE zgodnie z projektem instalacji.
