Rozdzielnica p/t metalowa MР96/4/24, 96 moduły 4x24, 523x815x130, IP30, RAL9003 | MP96/4/24 Doktorvolt

Opis i Kluczowe Cechy

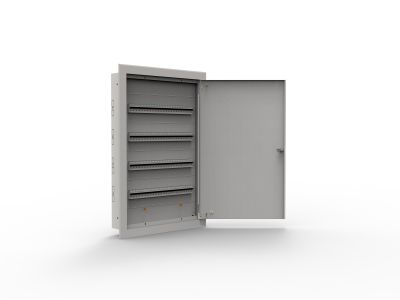

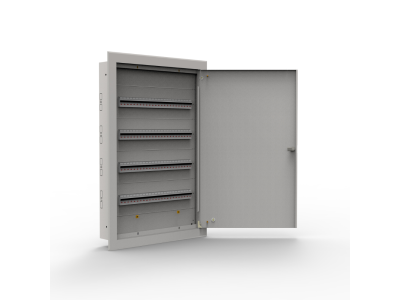

Rozdzielnica podtynkowa metalowa MP96/4/24 marki Doktorvolt to zaawansowane rozwiązanie przeznaczone do profesjonalnej dystrybucji energii elektrycznej. Konstrukcja o pojemności 96 modułów, rozmieszczonych w czterech rzędach po 24 moduły każdy, zapewnia wyjątkową przestrzeń montażową dla aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Obudowa została wykonana z wysokiej jakości metalu o grubości 1 mm, co gwarantuje sztywność konstrukcji i odporność na odkształcenia podczas montażu podtynkowego.

• Wysoka obciążalność: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych instalacji o dużym zapotrzebowaniu na moc.
• Solidna konstrukcja: Metalowa obudowa malowana proszkowo w kolorze RAL9003 (biały) zapewnia estetyczny wygląd i trwałość.
• Bezpieczeństwo mechaniczne: Stopień ochrony IK07 świadczy o wysokiej odporności na uderzenia mechaniczne, co jest kluczowe w miejscach o dużym natężeniu ruchu.
• Uniwersalność drzwi: Drzwi wyposażone w zamek mogą być montowane jako lewo- lub prawostronne, co ułatwia adaptację rozdzielnicy do warunków lokalowych.
• Znamionowe napięcie izolacji: Parametr Ui na poziomie 500 V zapewnia bezpieczną pracę aparatury w standardowych sieciach 230/400V.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Stopień ochrony IP30 zapewnia skuteczną barierę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12 mm, co jest standardem dla instalacji wewnątrz budynków. Klasa izolacji I wymaga podłączenia przewodu ochronnego do metalowej obudowy, co w połączeniu z odpowiednią aparaturą zapewnia najwyższy poziom ochrony przeciwporażeniowej.

Zastosowanie

Rozdzielnica MP96/4/24 znajduje szerokie zastosowanie w sektorach, gdzie wymagana jest niezawodność i duża gęstość upakowania aparatury:

• Budownictwo komercyjne i biurowe: Idealna do rozdziału mocy na piętrach lub w dużych lokalach usługowych.
• Przemysł: Wykorzystywana w systemach automatyki oraz jako lokalne punkty dystrybucji energii w halach produkcyjnych.
• Budownictwo mieszkaniowe: Doskonała do nowoczesnych apartamentowców i domów jednorodzinnych z rozbudowaną inteligentną instalacją elektryczną.
• Sektor dystrybucji energii: Jako element systemów zabezpieczających i sterujących w infrastrukturze technicznej.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Dzięki przemyślanej konstrukcji, instalacja jest szybka i ergonomiczna:

• Przygotowanie wnęki: Wymiary obudowy 523x815x130 mm wymagają precyzyjnego przygotowania otworu w ścianie, zapewniając stabilne osadzenie dna rozdzielnicy.
• Wprowadzanie przewodów: Elastyczność instalacji zapewniają wejścia kablowe umieszczone zarówno na górze, jak i na dole obudowy.
• Montaż aparatury: Wyjmowana rama montażowa z szynami DIN ułatwia osadzenie 24 modułów w każdym rzędzie poza wnęką, co znacząco przyspiesza prace instalacyjne.
• Uziemienie: Należy pamiętać o obowiązkowym podłączeniu szyny ochronnej do metalowej obudowy zgodnie z wymogami I klasy izolacji.
• Zamykanie: Po zakończeniu prac należy zamontować pokrywę ochronną i drzwi, sprawdzając płynność działania zamka.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, rozdzielnica jest wyposażona w szyny DIN oraz szyny zbiorcze ułatwiające montaż i podłączenie urządzeń.
• Czy drzwi można otwierać na obie strony? Tak, konstrukcja drzwi jest uniwersalna, co pozwala na ich montaż z otwieraniem w lewo lub w prawo, zależnie od potrzeb użytkownika.
• Jaki jest stopień ochrony tej rozdzielnicy? Rozdzielnica posiada stopień ochrony IP30, co oznacza, że jest przeznaczona do montażu wewnątrz suchych pomieszczeń.
• Czy klucz do zamka jest częścią zestawu? Klucz do drzwi jest dostępny jako akcesorium, co pozwala na dodatkowe zabezpieczenie dostępu przed osobami niepowołanymi.
