Rozdzielnica p/t metalowa MР90/5/18, 90 moduły 5x18, 415x885x130, IP30, RAL9003 | MP90/5/18 Doktorvolt

Opis i Kluczowe Cechy

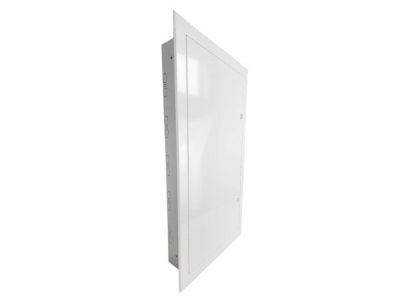

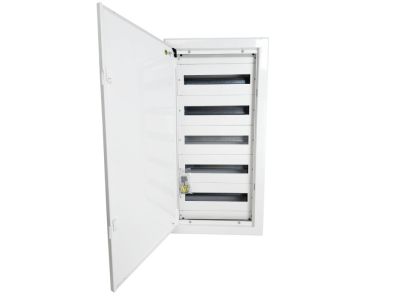

Rozdzielnica podtynkowa metalowa MP90/5/18 marki Doktorvolt to zaawansowane rozwiązanie przeznaczone do profesjonalnej dystrybucji energii elektrycznej. Konstrukcja o pojemności 90 modułów, rozmieszczonych w układzie 5 rzędów po 18 modułów każdy, zapewnia wyjątkową przestrzeń montażową dla aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Obudowa została wykonana z wysokiej jakości metalu o grubości 1 mm, co gwarantuje sztywność konstrukcji i odporność na odkształcenia podczas montażu.

• Wysoka obciążalność: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych instalacji o dużym zapotrzebowaniu na moc.
• Bezpieczeństwo izolacji: Znamionowe napięcie izolacji Ui na poziomie 500 V zapewnia bezpieczną pracę aparatury w standardowych sieciach 230/400V AC.
• Wytrzymałość mechaniczna: Stopień ochrony IK07 świadczy o wysokiej odporności na uderzenia zewnętrzne, co jest kluczowe w środowiskach przemysłowych i komercyjnych.
• Estetyka i trwałość: Powłoka ochronna w kolorze RAL9003 (biały sygnałowy) zapewnia estetyczny wygląd, który doskonale komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.
• Uniwersalność drzwi: Drzwi wyposażone w zamek są w pełni uniwersalne – mogą być montowane jako lewo- lub prawostronne, co ułatwia aranżację przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa elektrycznego. Posiada I klasę izolacji, co wymaga zastosowania przewodu ochronnego w celu zapewnienia ochrony przeciwporażeniowej. Stopień ochrony IP30 definiuje przeznaczenie rozdzielnicy do montażu wewnątrz budynków, w miejscach, gdzie nie jest wymagana podwyższona szczelność na wilgoć, zapewniając jednocześnie ochronę przed dostępem do części niebezpiecznych narzędziami o średnicy powyżej 2,5 mm.

Zastosowanie

Rozdzielnica MP90/5/18 znajduje szerokie zastosowanie w sektorze elektroenergetycznym. Jest idealnym wyborem dla:

• Budownictwa przemysłowego: Jako lokalne punkty rozdziału mocy w halach produkcyjnych i magazynach.
• Sektora komercyjnego: W biurowcach, galeriach handlowych oraz placówkach użyteczności publicznej do montażu systemów sterowania i zabezpieczeń.
• Budownictwa mieszkaniowego: W budynkach wielorodzinnych jako główna rozdzielnica piętrowa lub mieszkaniowa o dużej gęstości upakowania aparatury.

Wskazówki Montażowe

Montaż podtynkowy rozdzielnicy wymaga przygotowania otworu o wymiarach uwzględniających gabaryty obudowy (415x885x130 mm). Dzięki zastosowaniu stabilnego dna, skrzynka nie ulega skręcaniu podczas osadzania w ścianie. Rama montażowa z szynami DIN umożliwia prefabrykację aparatury poza miejscem montażu, co znacznie przyspiesza prace instalacyjne. Wejścia kablowe umieszczone zarówno na górze, jak i na dole obudowy, pozwalają na elastyczne doprowadzenie przewodów zasilających i odpływowych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz dokręcanie zacisków aparatury zgodnie z momentem obrotowym określonym przez producentów osprzętu.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Tak, rozdzielnica jest wyposażona w drzwi z zamkiem, co ogranicza dostęp osobom niepowołanym. Klucz jest dostępny jako akcesorium.
• Czy mogę zmienić kierunek otwierania drzwi? Tak, konstrukcja pozwala na montaż drzwi jako lewostronne lub prawostronne w zależności od potrzeb instalacji.
• Jaka jest maksymalna liczba modułów w jednym rzędzie? Każdy z 5 rzędów mieści do 18 modułów o szerokości 17,5 mm, co daje łącznie 90 modułów w całej rozdzielnicy.
• W jakich temperaturach może pracować rozdzielnica? Urządzenie jest przystosowane do pracy w temperaturze otoczenia od -5°C do +40°C.
